Description

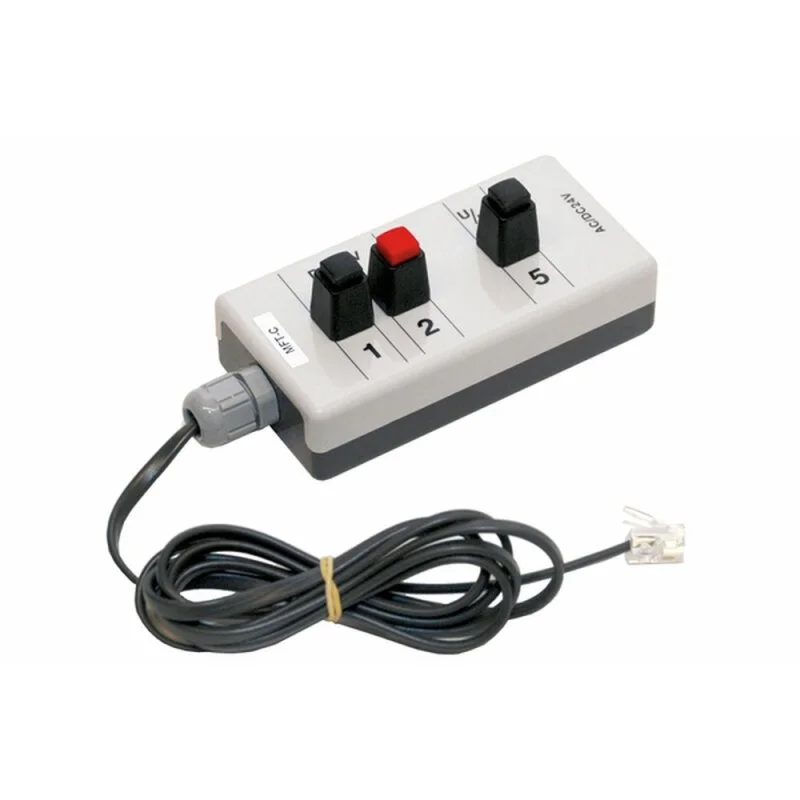

Belimo Adapter MFT-C für Service-Tool ZTH
Der Belimo Adapter MFT-C ist für den Anschluss von parametrierbaren und kommunikativen Belimo Antrieben an das Service-Tool ZTH, ZTH-GEN oder an ein PC-Tool mit ZIP-USB-MP vorgesehen. Der Anschluss an den Antrieb erfolgt über Druckklemmen. Die Verbindung zum Service-Tool oder zum PC wird über ein Kabel mit RJ12-Stecker hergestellt.
Das Gerät dient als Adapter zu Service-Tool ZTH und ermöglicht die Konfiguration und Parametrierung geeigneter Belimo Antriebe. Die Speisung des angeschlossenen Antriebs erfolgt über das eingesteckte BELIMO-Stecker-Netzteil ZN230-24 bzw. ein Netzgerät der Klasse II. Eine zusätzliche Spannungsquelle darf nicht angeschlossen werden.
Eigenschaften und Einsatz
- Einfacher Anschluss über Druckklemmen
- Verbindung zu ZTH, ZTH-GEN oder PC-Tool über RJ12-Kabel
- Für parametrie rbare und kommunikative Belimo Antriebe
- Geeignet für MF- und MP-Antriebe
- Unterstützt Service-, Konfigurations- und Parametrieraufgaben
- Speisung des Antriebs über ZN230-24 oder Netzgerät der Klasse II
Typische Einsatzbereiche sind Service, Inbetriebnahme und Parametrierung von Belimo Antrieben im technischen Umfeld, wenn ein direkter Anschluss an das Service-Tool ZTH oder an das PC-Tool benötigt wird.
Technische Einordnung
Der MFT-C ist für den Betrieb mit AC 24 V, 50/60 Hz oder DC 24 V ausgelegt. Der Funktionsbereich beträgt AC/DC 24 V ± 20 %. Die Leistungsaufnahme liegt bei 1,5 VA / 1 W. Die Schutzklasse ist III Schutzkleinspannung, die EMV erfüllt CE gemäß 2004/108/EG. Der zulässige Umgebungstemperaturbereich liegt bei 0 … +50 °C. Die Wirkungsweise ist Typ 1, der Verschmutzungsgrad der Umgebung beträgt 2, die Bemessungsstossspannung der Speisung 330 V.
Das Gerät darf nur innerhalb des spezifizierten Einsatzbereichs verwendet und nur durch geschultes Personal installiert werden.
Sicherheitshinweise
- Keine Anwendung außerhalb des spezifizierten Einsatzbereichs
- Installation nur durch geschultes Personal
- Keine durch den Anwender austauschbaren oder reparierbaren Teile
- Öffnung nur im Herstellerwerk zulässig
Herstellerinformationen: BELIMO Stellantriebe Vertriebs GmbH, Welfenstr. 27, 70599, Stuttgart, Baden-Württemberg, Deutschland,
