Description

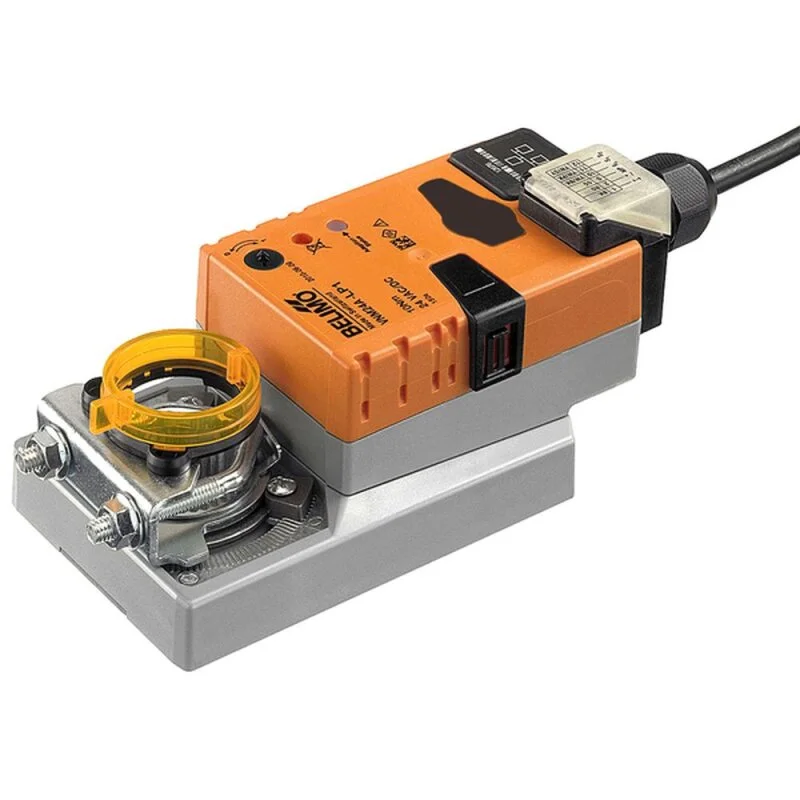

Belimo Drehantrieb VNM24A-LP1 für Luftklappen
Der Belimo VNM24A-LP1 ist ein Drehantrieb für Luftklappen in stationären Heizungs-, Lüftungs- und Klimaanlagen. Er ist für Klappengrößen bis ca. 2 m² ausgelegt und arbeitet mit einer Nennspannung von AC/DC 24 V. Der Motor liefert ein Drehmoment von 10 Nm. Die Ansteuerung erfolgt stetig, kommunikativ, hybrid oder über die Cloud. Unterstützt werden BACnet/IP und Modbus TCP sowie die Kommunikation über Ethernet mit 10/100 Mbit/s und integriertem Webserver.
Der Antrieb eignet sich für Anwendungen mit analogem Stellsignal 2…10 V und kann auf 0.5…10 V angepasst werden. Im Hybridbetrieb erhält er das analoge Stellsignal vom übergeordneten Regler, während Daten über Cloud, BACnet/IP oder Modbus TCP gelesen und teilweise geschrieben werden können. Zusätzlich ist eine Konverterfunktion für Sensorsignale integriert.
Funktion und Einsatz
Der VNM24A-LP1 fährt die Luftklappe auf die durch das Stellsignal vorgegebene Position. Die Positionsgenauigkeit beträgt ±5 %. Der Drehwinkel von 95° ist beidseitig über verstellbare mechanische Endanschläge begrenzbar. Die Laufzeit des Motors beträgt 150 s pro 90° und ist auf 43…173 s veränderbar.
Typische Einsatzbereiche sind Heizungs-, Lüftungs- und Klimaanlagen sowie VAV-Anwendungen. Die integrierte Kommunikation, der Webserver und die Datenerfassung für 13 Monate unterstützen Betrieb, Konfiguration und Analyse im technischen Gebäudeumfeld.
Technische Eigenschaften im Überblick
- Direktmontage auf Klappenachse mit Universalklemmbock
- Handverstellung mit Drucktaste, arretierbar
- Bewegungsrichtung mit Schalter 0/1 wählbar
- Manuelle Adaption des Stellbereichs
- Überlastsicher, keine Endschalter erforderlich
- Integrierter Webserver über RJ45
- Kommunikation über BACnet/IP, Modbus TCP und Cloud
- Datenerfassung für 13 Monate
- Anschlussmöglichkeit für zwei Sensoren
- Geeignet für passiven Sensor, aktiven Sensor oder Schaltkontakt
Sicherheits- und Umgebungsdaten
Der Antrieb erfüllt die Schutzklasse IEC/EN III für Sicherheitskleinspannung (SELV) und die Schutzart IP40. Mit Schutzkappe oder -tülle für die RJ45-Buchse ist IP54 möglich. Die Umgebungstemperatur liegt bei -30…50 °C, die Lagertemperatur bei -40…80 °C. Die zulässige Umgebungsfeuchte beträgt maximal 95 % RH, nicht kondensierend. Das Gerät ist wartungsfrei und wiegt 0.84 kg.
Für die Installation gilt: Speisung über Sicherheitstransformator, Anschlusskabel 1 m mit 6 x 0.5 mm², Ethernet-Anschluss über RJ45-Steckbuchse. Der Antrieb darf nur durch autorisiertes Fachpersonal installiert werden.
Artikelnummer: LMS-31582. HAN: VNM24A-LP1. GTIN: 7630498122705.
Typische Anwendungen
- Luftklappen in Heizungsanlagen
- Lüftungsanlagen und Klimaanlagen
- VAV-Anwendungen mit digitaler oder hybrider Ansteuerung
- Gebäudeautomation mit BACnet/IP oder Modbus TCP
- Sensoranbindung und Signalübertragung ins übergeordnete System
Herstellerinformationen: BELIMO Stellantriebe Vertriebs GmbH, Welfenstr. 27, 70599, Stuttgart, Baden-Württemberg, Deutschland,
