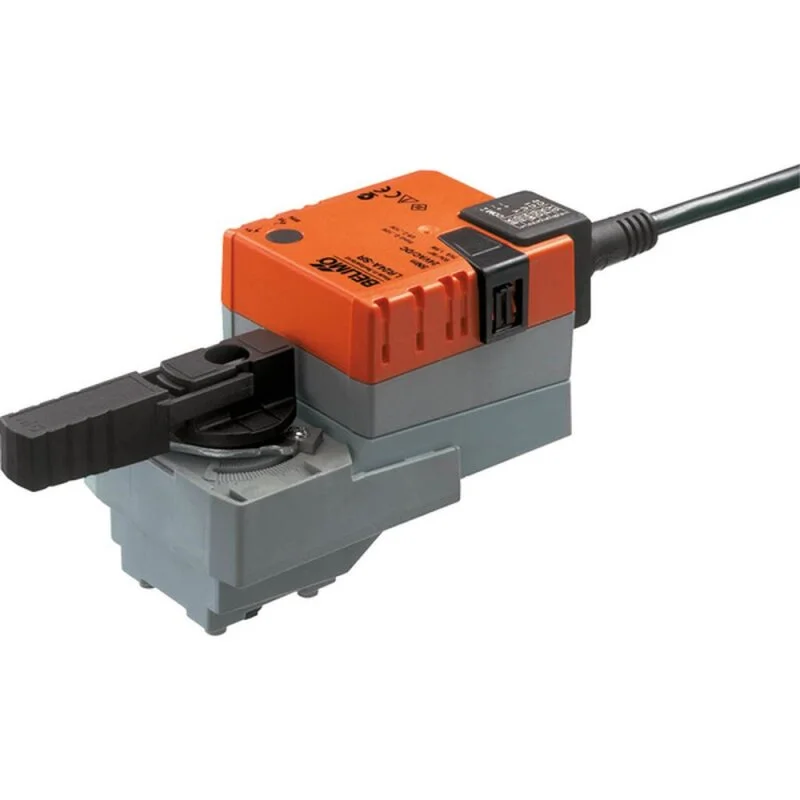

Belimo Drehantrieb TRC24A-SR für Kugelhähne
Der Belimo TRC24A-SR ist ein stetiger Drehantrieb für Kugelhähne mit 2 Nm Motordrehmoment und AC/DC 24 V Nennspannung. Er wird mit einem stetigen Stellsignal 2…10 V angesteuert und liefert eine Stellungsrückmeldung 2…10 V. Damit eignet sich der Antrieb für die elektrische Positionierung von Kugelhähnen in stationären Heizungs-, Lüftungs- und Klimaanlagen.
Die Ausführung ist für den Direktanbau am Kugelhahn vorgesehen. Die Montage erfolgt mit nur einer zentralen Schraube; das Montagewerkzeug ist im aufsteckbaren Positionsanzeiger integriert. Die Montagelage kann bezogen auf den Kugelhahn in 90°-Schritten gewählt werden. Der Antrieb arbeitet mit einer Laufzeit von 15 s pro 90° und verfügt über mechanische Endanschläge. Ein Überlastschutz ist integriert, Endschalter sind nicht erforderlich.
Die elektrische Ansteuerung erfolgt im Arbeitsbereich Y 2…10 V bei einem Eingangswiderstand von 100 kΩ. Die Messspannung U dient zur elektrischen Anzeige der Ventilstellung 0…100 % und kann als Stellsignal für weitere Antriebe genutzt werden. Parallelbetrieb ist möglich, wobei die Leistungsdaten zu beachten sind.
Typische Merkmale des TRC24A-SR sind:
- Stetiger Drehantrieb für Kugelhähne
- 2 Nm Motordrehmoment
- AC/DC 24 V Versorgung
- Stellsignal 2…10 V
- Stellungsrückmeldung 2…10 V
- 15 s Laufzeit pro 90°
- Handverstellung mit Drucktaste, arretierbar
- Mechanische Positionsanzeige, aufsteckbar
- Schutzart IP54
- Geeignet für Parallelbetrieb
Für den Einsatz in Anlagen der Gebäudeautomation stehen mehrere Sicherheits- und Betriebsdaten zur Verfügung: Schutzklasse III (SELV), UL Class 2 Supply, Wirkungsweise Typ 1 sowie ein Bemessungsstoßspannungswert von 0,8 kV. Das Gehäuse entspricht NEMA 2 und UL Enclosure Type 2. Die Umgebungstemperatur darf zwischen -30 und 50 °C liegen.
Der Drehantrieb ist wartungsfrei und wiegt 0,44 kg. Die elektrische Installation erfolgt mit Kabel 1 m, 4 x 0,75 mm². Die Aderfarben sind schwarz, rot, weiss und orange. Werkseitig ist der Drehrichtungsschalter abgedeckt; die Drehrichtung Y2 ist voreingestellt.
Der Belimo TRC24A-SR wird in technischen Anlagen eingesetzt, bei denen Kugelhähne präzise und stetig angesteuert werden sollen, zum Beispiel in Heizungs-, Lüftungs- und Klimasystemen sowie in weiteren Wasseranwendungen mit entsprechenden Kugelhähnen und Ansteuerungen.
