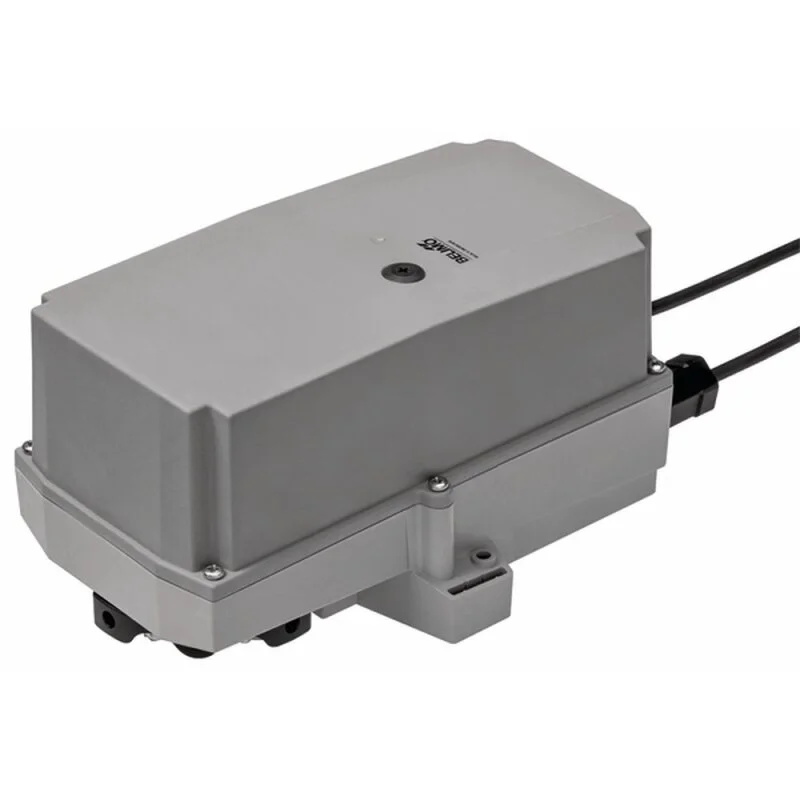

Belimo Drehantrieb RobustLine NM230PSR
Der Belimo Drehantrieb NM230PSR ist ein stetiger RobustLine-Klappenantrieb für das Verstellen von Luftklappen in HLK-Anlagen, vergleichbaren industriellen Anlagen und in der technischen Gebäudeausrüstung. Der Antrieb ist für Luftklappengrössen bis ca. 2 m² ausgelegt und arbeitet mit einem Motordrehmoment von 10 Nm.
Die Ansteuerung erfolgt stetig über 2…10 V. Die Stellungsrückmeldung 2…10 V ermöglicht die elektrische Anzeige der Klappenstellung 0…100 % sowie die Weiterführung des Signals an weitere Antriebe. Der Antrieb ist für AC 100…240 V ausgelegt und unterstützt Parallelbetrieb unter Beachtung der Leistungsdaten.
Durch das robuste Gehäuse ist der Antrieb für Aussenanwendungen sowie für Umgebungen mit erhöhter Belastung durch Feuchte, Kondensation, UV-Strahlung und chemische Einflüsse geeignet. Das Schutzgehäuse ist auf Anwendungen in Bereichen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Agrarwirtschaft, Hallenbäder, Dachzentralen, allgemeine Aussenanwendungen, Wechselklima und Laboratorien abgestimmt.
Funktion und Eigenschaften
- Stetiger Klappenantrieb für HLK- und Industrieanwendungen
- Direktmontage auf Klappenachse mit Universalklemmbock
- Handverstellung mit Drucktaste, arretierbar
- Bewegungsrichtung mit Schalter 0/1 wählbar
- Mechanische Positionsanzeige, aufsteckbar
- Beidseitig begrenzbarer Drehwinkel durch verstellbare mechanische Endanschläge
- Überlastsicher, ohne Endschalter, automatischer Stopp am Endanschlag
Typische Einsatzbereiche
- HLK-Anlagen
- Technische Gebäudeausrüstung
- Vergleichbare industrielle Anlagen
- Aussenanwendungen mit erhöhter Witterungsbelastung
- Bereiche mit Feuchte, Kondensation, UV-Strahlung und chemischen Einflüssen
Technische Einordnung
Der NM230PSR verfügt über eine Laufzeit von 150 s / 90° und einen maximalen Drehwinkel von 95°. Die Positionsgenauigkeit beträgt ±5 %. Der Antrieb arbeitet bei Umgebungstemperaturen von -30…50 °C und ist wartungsfrei. Das Kabel für die Speisung ist 1 m lang und hat 2 x 0.75 mm², das Anschlusskabel für die Ansteuerung ist 1 m lang und hat 4 x 0.75 mm²; beide Ausführungen sind halogenfrei.
Der Antrieb besitzt die Schutzart IP66/67 sowie NEMA 4X. Die Schutzklasse ist IEC/EN II mit verstärkter Isolierung. Das Gewicht beträgt 1.8 kg.
Damit ist der Belimo NM230PSR eine technische Lösung für die präzise, stetige Klappenverstellung in anspruchsvollen HLK- und Aussenanwendungen.
Herstellerinformationen: BELIMO Stellantriebe Vertriebs GmbH, Welfenstr. 27, 70599, Stuttgart, Baden-Württemberg, Deutschland,
