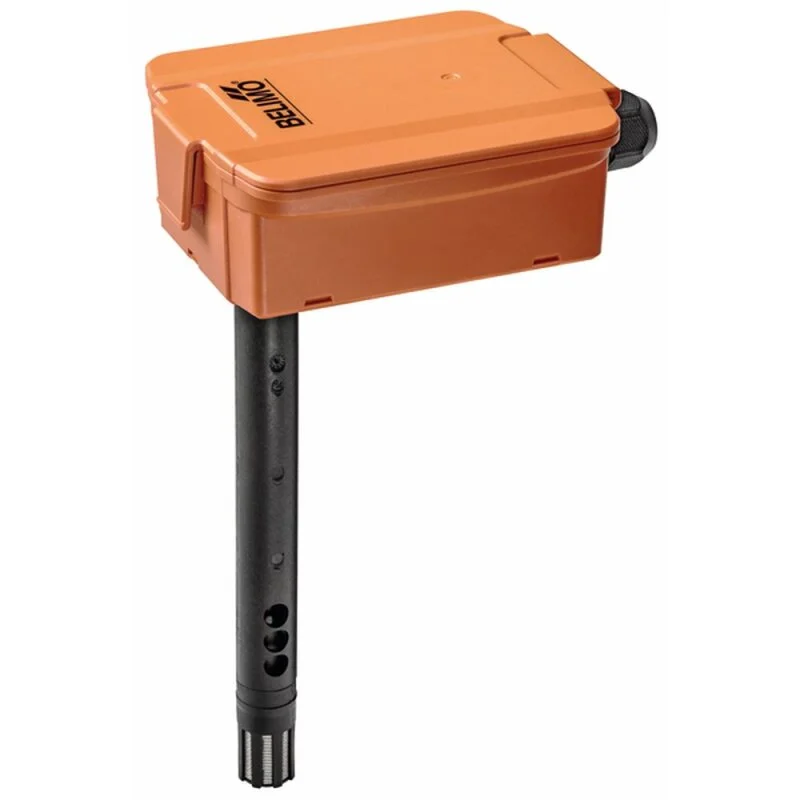

Belimo Kanalsensor CO2 / VOC / CO2+VOC Mix / Temperatur aktiv 22DCK-11
Der Belimo Kanalsensor 22DCK-11 ist ein aktiver Sensor zur Messung von CO2, VOC, CO2/VOC-Mix und Temperatur in Luftkanälen. Er arbeitet mit Ausgangssignalen von 0…5 V oder 0…10 V und ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Das Gerät verfügt über Zweikanal-CO2-Technologie und ein Gehäuse mit Schutzart IP65 beziehungsweise NEMA 4X.
Der Sensor eignet sich für Anwendungen, in denen die Luftqualität im Kanal erfasst und als normiertes analoges Signal an die Gebäudeautomation übergeben werden soll. Je nach Konfiguration stellt das Modell vier aktive Ausgänge bereit: CO2, VOC, Temperatur sowie ein Mix-Signal aus CO2 und VOC.
Funktion und Messprinzip
Die CO2-Messung erfolgt mit NDIR-Zweikanaltechnologie. Diese kompensiert Alterungseffekte des Messkanals über einen Referenzkanal und reduziert so die Drift. Eine regelmäßige Kalibrierung mit frischer Aussenluft ist bei dieser Technologie nicht erforderlich. Für den Langzeitbetrieb wird eine Neukalibrierung nach 5 Jahren empfohlen.
Die VOC-Erfassung erfolgt über einen Metalloxid-Halbleiter-Gassensor. Das Gerät misst außerdem die Temperatur aktiv im Bereich von 0…50 °C. Das Mix-Signal AOU4 berechnet sich aus VOC und CO2; die Werkseinstellung beträgt 50 % VOC und 50 % CO2.
Technische Eigenschaften
- Nennspannung: AC/DC 24 V
- Funktionsbereich: AC 19…29 V / DC 15…35 V
- Leistungsverbrauch: 4.3 VA (AC) / 2.3 W (DC)
- Elektrischer Anschluss: steckbarer Federzugklemmenblock, max. 2.5 mm²
- Kabeleinführung: Kabelverschraubung mit Zugentlastung für ø6…8 mm
- Ausgangssignale: 0…5 V oder 0…10 V, umschaltbar per Steckbrücke
- Messbereich CO2: 0…2000 ppm, mit A-22G-A05: 0…5000 ppm
- CO2-Genauigkeit: ±(50 ppm + 3 % des gemessenen Werts)
- VOC-Messbereich: 0…100 % VOC (0…5000 ppb TVOC äquivalent)
- Temperaturmessbereich: 0…50 °C
- Temperaturgenauigkeit: ±0.3 °C bei 25 °C
- Schutzart: IP65
- NEMA-Schutzart: NEMA 4X
- Umgebungstemperatur: 0…50 °C
- Mediumsfeuchte: max. 95 % RH, nicht kondensierend
Typische Einsatzbereiche
Der Kanalsensor ist für die Erfassung von Luftqualität und Temperatur in Lüftungs- und Klimakanälen vorgesehen. Typische Anwendungen sind die bedarfsgeregelte Lüftung, die Überwachung von CO2- und VOC-Belastungen sowie die Integration in Gebäudeautomationssysteme mit analogen Eingangssignalen.
Hinweise zum Einsatz
Für einen störungsfreien Betrieb sollte die zu messende Luft frei von Staub und Verunreinigungen sein. Das Gerät ist für den Einsatz mit Luft als Medium ausgelegt. Die Messumformer sollen mit konstanter Speisespannung betrieben werden; die Werkseinstellung für aktive 0…10-V-/4…20-mA-Messumformer ist auf DC 24 V ausgelegt.
Die Sensorik benötigt eine Aufwärmzeit; VOC-Messwerte gelten nach ca. 90 Minuten als zuverlässig. Der Sensor darf nur innerhalb der spezifizierten Einsatzbedingungen verwendet und ausschließlich durch autorisiertes Fachpersonal installiert werden.
