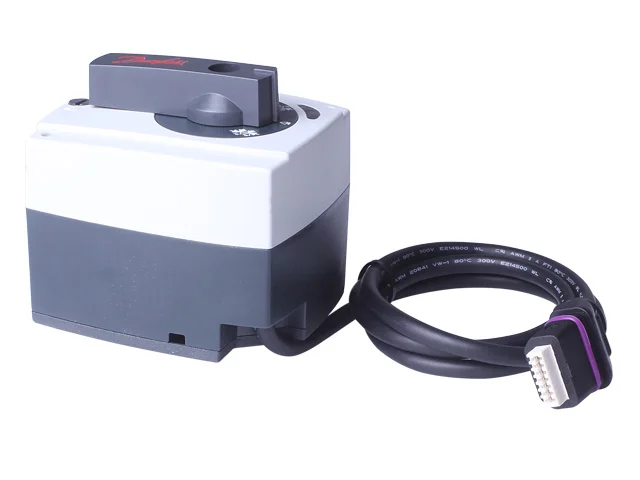

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel 003Z8522

Description

Danfoss Hochgenauigkeits-Stellantrieb ChangeOver6 für NovoCon(R) flexibel Danfoss Stellantrieb NovoCon(R) ChangeOver mit flexiblen, freien Anschluss-Adern, zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R) S CO6, Energy, I/O Danfoss Stellantrieb NovoCon(R) ChangeOver zur Anwendung mit ChangeOver6 Ventilen in Kombination mit NovoCon(R)S CO6, zur Regelung mit druckunabhängigen Abgleich- und Regelventilen Typ AB-QM DN10- 32, BTL gelistete BACnet MS/TP und Modbus RTU fähige Feldbus-Geräte. Versorgungsspannung: 24 V AC/DC +- 25% 50-60 Hz Regelsignal: BACnet, Modbus RTU, Ansteuerung erfolgt vom NovoCon(R) S CO6, auch Analog 0-10V ansteuerbar Direkte Einbindung des NovoCon(R) ChangeOver6 Stellmotor mit Positions-Rückmeldesignal** Direkte Einbindung von 2x PT1000 Anlege-/Universal-Fühlern zur Energie-Messung*** Direkte Einbindung von I/Os: 2x Widerstand, Analog Output (AO) & Analog Input (AI)**** Die Kombination der Stellantriebe NovoCon(R) S CO6,Energy,I/O und NovoCon(R) ChangeOver verfügen über folgende Fern-(Remote) Funktionen: Voreinstellung des AB-QM Nenndurchflusses Spülen von Ventil und zugehörigem Verbraucher (Fancoil, Kühldecke etc.) Insistrische Alarmmeldung: Fehler beim Schließen (z.B. bei Ventil-Blockierung) Alarmmeldung wenn ChangeOver6 Ventilstellmotor blockiert ist, bei manueller Übersteuerung und keiner Kabelverbindung** Messung von Vor- und Rücklauftemperatur zur Energie-Anzeige*** Energie-Messung (kWh)*** Alarmmeldung bei zu hoher / zu niedriger Temperaturdifferenz und wenn die Temperaturfühler nicht verkabelt sind*** LIN/LOG/Alpha-Wert Einstellung nach Wärmetauscher-Kennlinie Auswahl der Stellzeit (3/6/12/24 s/mm) Auswahl Öffnungs-/Schließdauer (von 18s bis 700s) Automatische MAC-Adressierung Automatische Baudraten-Erkennung Durchflussanzeige in l/h auf Grundlage des gemessenen Hubs Spindelpositionsgenauigkeit +- 0,05mm Eu.bac Austauschbarkeit zugelassen in Verbindung mit druckunabhängigem Abgleich- und Regelventil (PIBCV) Halogenfreie steckbare Kabel (1,5m, 5m und 10m) Temperaturfühler steckbar 2x PT1000 Anlege- oder Univeralfühler 1,5m lang Bis zu 64 NovoCon(R) S können in einem Netzwerk verbunden werden Schutzart: IP 54 Stellkraft: 90N Hub: 7mm bei BACnet(R) Testing Laboratories (BTL) gelisteter Feldbus (BACnet MS/TP)* Manuelle Übersteuerungs-Funktion Comissioning Tool zur Inbetriebnahme, Adressierung, Parametrisierung und fortlaufendem hydraulischem Abgleich verfügbar *BTL Zertifikat vorr. verfügbar Q2.2017 **ChangeOver6 (CO6) Anwendung ***Energie Anwendung ****Remote I/O Anwendung Typ: NovoCon(R) ChangeOver-Stellantrieb Flexibel, mit freien Adern, zur Installation auf ChangeOver6-Ventilen, zur Kombination und direkten Ansteuerung durch den NovoCon(R) CO6, Energy, Remote I/O, zur Regelung von Heiz- und Kühlsystemen Regelsignal: Ansteuerung über NovoCon(R) Signal, inkl. Verbindungskabel 2,0m mit freien Adern zur Ansteuerung verschiedener Remote I/O Fabrikat: Danfoss Typ: Antrieb f.Novocon flexibel Bestell-Nr.: 003Z8522 Danfoss GmbH Nordring 144 63067 Offenbach am Main E-Mail:[email protected] Telefonnummer:+49 (0) 69 89020 .de-de/terms/generalinformation/
