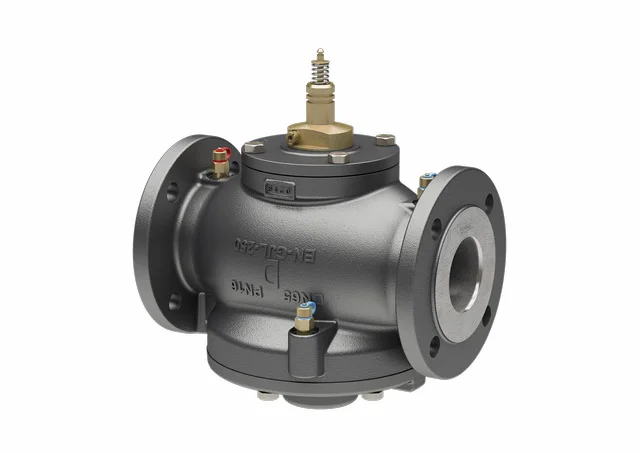

Danfoss Regelventil AB-QM NovoCon DN100 Flansch, 15.200-38.000 l/h, DN 100 Danfoss Druckunabhängiges Regelventil AB-QM NovoCon(R) DN100 Flansch zur Kombination mit NovoCon(R) M, zur Regelung und zum hydraulischen Abgleich von Klimageräten, Kaltwassersätzen, großen Warm- und Kaltwassersträngen. Bestehend aus einem linearen Regelventil und einem integrierten Druckregler mit Membran, vorbereitet für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon(R) M, zur Ansteuerung über Feldbus BACnet MS/TP, Modbus RTU oder stetigem Regelsignal 0-10V/0-20mA, Druckunabhängiges Regelventil (PICV) mit linearer Regelkennlinie, Nennweiten DN40 bis DN100 HF (High Flow), Regelbereich 0 … 100% des eingestellten Durchflusses, durch Regelsignal angesteuert, Regelventilcharakteristik: Linear, diese kann über die Einstellung am NovoCon(R) M auf gleichprozentig oder nach –Wert eines Wärmeübertrages umgestellt werden, Ventilautorität des druckunabhängigen Regelventils bei allen Einstellungen 100 % (a=1), keine Änderung der linearen Regelkennlinie auch unter dynamischem Druckverhältnissen am Regelventil, Stellverhältnis gemäß IEC 534: 1:10000, Sitzleckage max. 0,05% von V Nenn (mit Stellantrieb NovoCon(R) M), 3 Messnippel zur Überprüfung des Durchflusses über kv-Wert sowie zur Pumpen-Optimierung der Anlage, Einbau im Vor- oder Rücklauf möglich, Mindest-Differenzdruck: 30 kPa, Maximaler Differenzdruck: 600 kPa, Schließdruck: 600 kPa (mit NovoCon(R) M), Nenndruck: PN16 bar, maximaler Prüfdruck: 25 bar, Medientemperatur: -10 bis 120 C, Nennweite: DN 100 Anschluß: Flansch nach DIN EN 1092-2, Durchflussbereich (l/h): 15200-38000. Fabrikat: Danfoss Typ: AB-QM NovoCon DN100 Bestell-Nr.: 003Z1775 Danfoss GmbH Nordring 144 63067 Offenbach am Main E-Mail:[email protected] Telefonnummer:+49 (0) 69 89020 .de-de/terms/generalinformation/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
