Description

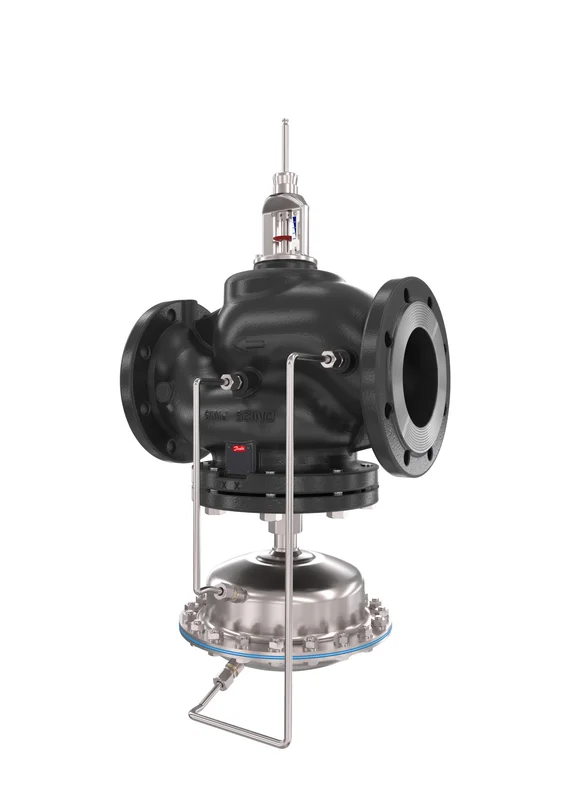

Danfoss VSR m. adapt. Stellv. AFQMP2 DN250,Kvs800,PN16,GG-25,0.1-1.0bar,FL Danfoss Volumenstromregler mit Motorstellventil und adaptiven Stellverhältnis AFQMP2 zur Kombination mit intelligenten elektr. Stellantrieben iSet und iNet (zur Optimierung des Wirkdruckes) und elektrischen Antrieben AMV(E)65x AMV(E)55, AMV(E)85/86 (zur Temperaturregelung) In Kombination mit AME659SD typgeprüft nach DIN EN14597 Schließventil: Druckentlastet, Kegel weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung. Medien: Heiz- und Kühlwasser bis 30% Glykolanteil Ventilkennlinie SPLIT (geteilt linear) (0-30% linear/30-100% logarithmisch) Regelcharakteristik linear (Umstellmöglichkeit auf logarithmisch mit elektr. Stellantrieben AME65x) Werkstoffe: Ventilgehäuse aus Gusseisen mit Lamellengraphit EN-GJL-250 (GG-25) Ventilkegel aus Edelstahl W.-Nr. 1.4305 Ventilsitz aus Edelstahl W.-Nr. 1.4021 Druckentlastung über Kammerentlastung Anschluss Flansch nach DIN 1092-1 Stellantrieb: Gehäuse aus Edelstahl, W.-Nr. 10345, Rollmembrane aus EPDM gewebeverstärkt, Membranfläche 320cm2 Einbauort: Vor- und Rücklauf. Nennweite DN: 250 kvs (m3/h): 800 Nenndruck PN: 16 dp max.(bar): 10 vorbereitet zur Kombination mit intelligenten elektr. Stellantrieben iSet und iNet iSet – automatische (lastabhängige) Optimierung des Wirkdruckes iNet – dynamische Sollwertvorgabe (Fernverstellung) Wirkdruck variabel (bar): 0,1 – 0,7 mit iSet / iNet Zur Vergrößerung des Stellverhältnis Volumenstrom bei Wirkdruck 0,1 bar: 44 – 220 m3/h Volumenstrom bei Wirkdruck 0,7 bar: 112 – 562 m3/h, Temperaturbereich 2 – 150C Fabrikat: Danfoss Typ: AFQMP2 DN250/PN16 Bestell-Nr.: 003G5566 Danfoss GmbH Nordring 144 63067 Offenbach am Main E-Mail:[email protected] Telefonnummer:+49 (0) 69 89020 .de-de/terms/generalinformation/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
