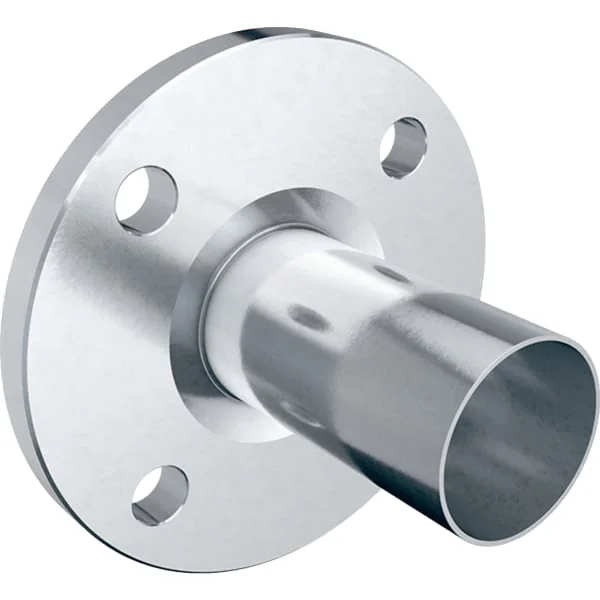

Geberit Mapress C-Stahl Flansch PN 10/16 mit Einschubende d76,1

Description

Geberit Mapress C-Stahl Flansch PN 10/16, mit Einschubende
Eigenschaften

• Außen verzinkt
• Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1

Technische Eigenschaften

• Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
• Form: gerade
• DN / Nennweite: 65
• d, ø / Außendurchmesser (mm): 76,1 mm
• di, ø / Innendurchmesser (mm): 72 mm
• D / Außendurchmesser (cm): 18,5 cm
• k / Flansch-Lochkreisdurchmesser (mm): 145 mm
• m / Schraubenlochdurchmesser (mm): 18 mm
• H / Höhe (cm): 13,6 cm
• h / Höhe Teilmaß (cm): 1,8 cm
• n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
• Werkstoffnummer AISI-SAE (für Etiketten): 1009
• Werkstoffnummer EN (für Etiketten): 1.0034
• Länge Anschluss 1 (mm): 118 mm
• Länge Anschluss 2 (mm): 18 mm
