Description
MBD 400/2/2 TK

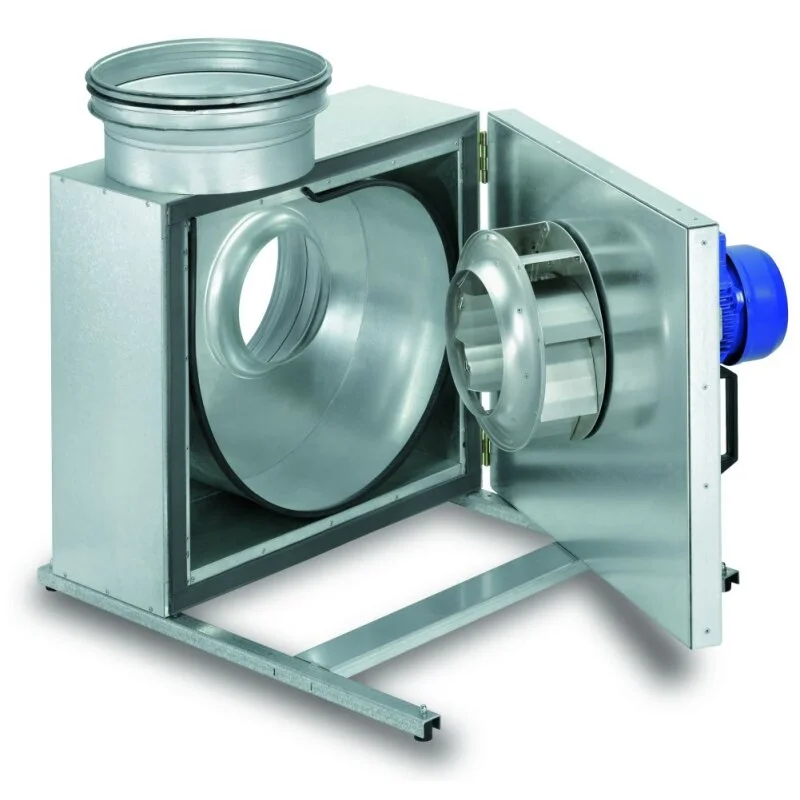

Megabox, 3 PH., zweitourig
Geräuschgekapselter Radial-Ventilator
mit ausschwenkbarer Motor-Laufradeinheit
und außerhalb dem Luftstom liegenden
Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 50 mm starken Mineralwoll-
Dämmstoffplatten. Saug- und druckseitige
Rohranschlußstutzen mit Gummilippendich-
tung. Ventilatortür für Inspektion und
Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern.
Hochleistungs-Radial-Laufrad mit rück-
wärtsgekrümmten Schaufeln aus Aluminium,
Auswuchtgüte G 6.3 nach
DIN ISO 1940 T.1.
Drehstrom-Motor zweitourig durch Stern/
Dreieck-Schaltung, geschlossene Bauwei-
se, wartungsfrei, mit Thermokontakt, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 7500 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 2550 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 60 GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 2840 / 2510 1/min
abgeg. Leistung 3,75 / 3,07 kW
Gewicht 110 kg
Schalleistung 98 dB(A)
Schalldruck in 4m 78 dB(A)
Spannung 400 / 400 Volt
Stromaufnahme 6,1 / 4,8 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Temperaturklasse
Herstellerinformationen: Helios Ventilatoren GmbH + Co KG, Lupfenstr. 8, 78056, Villingen-Schwenningen, Baden-Württemberg, Deutschland,
