Description

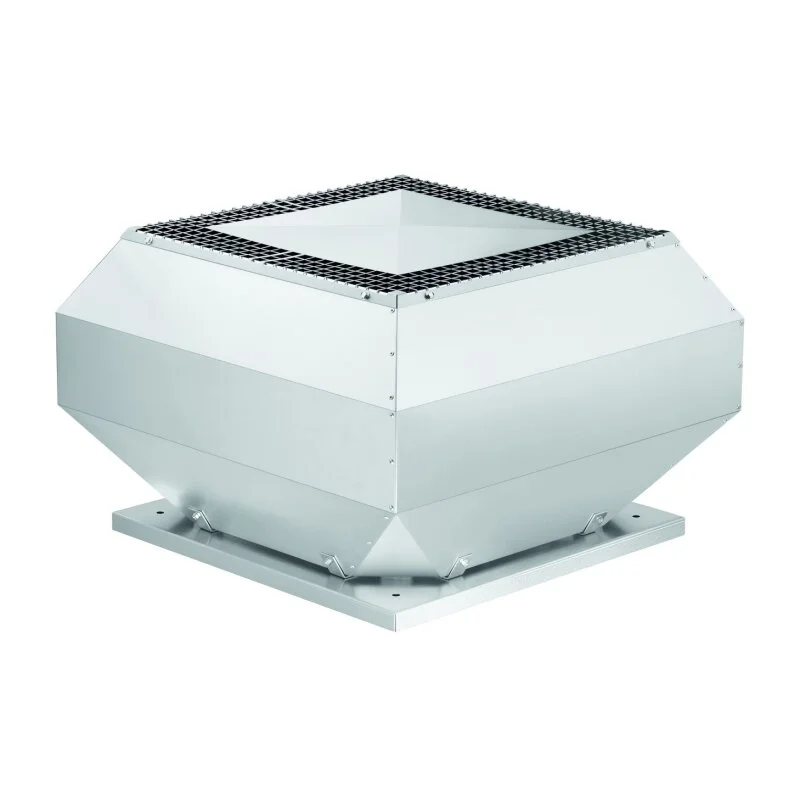

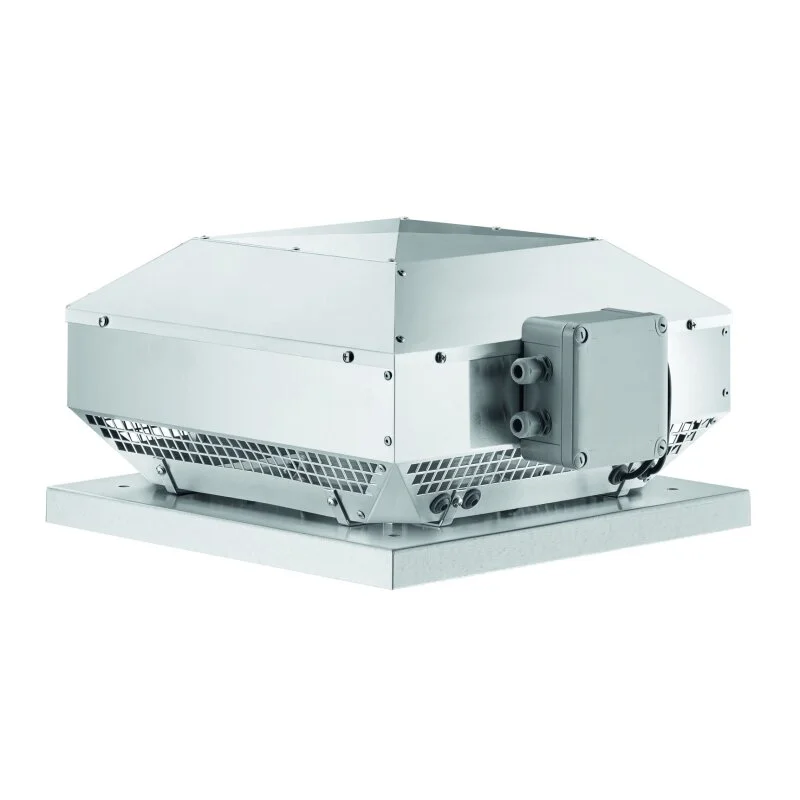

VDD 500/6 Ex
Vertikal ausblasender Dachventilator mit
wirkungsgradoptimiertem Aluminiumgehäuse
und neu entwickeltem Hochleistungs-
Radiallaufrad, explosionsgeschützt
gemäß ATEX.
Gehäuse aus seewasserbeständigem Alu-
minium mit integriertem Eingriffsschutz.
Motortragplatte und Grundplatte aus
verzinktem Stahl mit Einströmdüse aus
Aluminium. Grundplatte mit Gewinde-
schraube zum Befestigen von saug-
seitigem Zubehör (Lochbild nach
DIN 24155, Bl. 3). Schutzgitter
serienmäßig an der Ausblasseite ent-
sprechend DIN EN ISO 13857.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus Alu-
minium. Dynamisch gewuchtet nach
DIN ISO 1940-1.
Drehzahlsteuerbarer Drehstrom-Außen-
läufermotor in geschlossener Bauart in
IP44. Kugelgelagert mit Feuchteschutz-
isolation. Wartungs- und funkstörungs-
frei. Ex-Ausführung gemäß ATEX.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa – m3/h
Max. Druckerhöhung – Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 40 GradC
Nenndrehzahl 810 1/min
Aufgen. Leistung 0,560 kW
Gewicht 51,0 kg
Ausblasseitig:
Schalleistung 73 dB(A)
Schalldruck in 4m 56 dB(A)
Spannung 400 Volt
Stromaufnahme 1,10 / 1,10 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Explosionsschutz Ja
Temperaturklasse T1 – T3
Einsatz in Zone: 1
Herstellerinformationen: Helios Ventilatoren GmbH + Co KG, Lupfenstr. 8, 78056, Villingen-Schwenningen, Baden-Württemberg, Deutschland,
