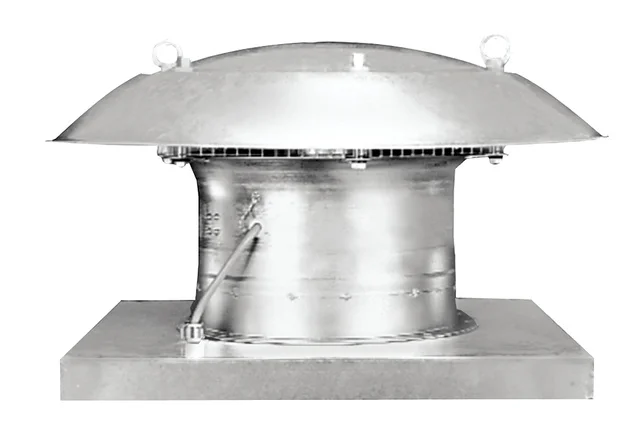

Maico Axial-Dachventilator DZD 35/4 B horizontal ausblasend, Drehstrom, DN355 870218

Description

Maico Axial-Dachventilator DZD 35/4 B horizontal ausblasend, Drehstrom, DN355 Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech. Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857. Stabile Transportösen ermöglichen einen Transport per Kran. 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Für Be- oder Entlüftung umschaltbar (Ausnahme EZD … E). Förderrichtung Nachfolgende Abbildung zeigt die Förderrichtung: Standardförderrichtung: Über den Motor blasend. Reversierbetrieb: Über den Motor saugend. Reversierbetrieb (Ausnahme EZD … E): Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Motor Asynchronmotor. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor („…/E“). Thermischer Überlastungsschutz serienmäßig. Drehstrommotor Typenreihe DZD. Bemessungsspannung 400 V, 50 Hz. Schutzart DZD… D IP 54. Schutzart DZD… B und … E IP 55. Elektrischer Anschluss Anschlusskabel, ca. 1,7 m lang. Sicherheitshinweise Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist. Artikel: DZD 35/4 B Fördervolumen: 2325 m3/h FördervolumenNenn: 1210 m3/h / im opt. Wirkungsgrad Druck pfs, Nenn: 80 Pa – im opt. Wirkungsgrad Drehzahl nNenn: 1470 1/min – im opt. Wirkungsgrad Drehzahl: 1478 1/min Laufradtyp: axial Drehzahlsteuerbar: ja Reversierbarkeit: ja Spannungsart: Drehstrom Bemessungsspannung: 400 V Netzfrequenz: 50 Hz Nennleistung: 145 W / im opt. Wirkungsgrad INenn: 0,57 A / im opt. Wirkungsgrad IMax: 0,6 A Schutzart: IP 55 Wärmeklasse: B Netzzuleitung: 7 / 1,5 mm2 Einbauort: Dach Einbaulage: senkrecht Material: Stahlblech, verzinkt Gewicht: 23,8 kg Nennweite: 355 mm Breite: 720 mm Höhe: 720 mm Tiefe: 380 mm A: 610 mm B: 720 mm Fördermitteltemperatur bei Nennstrom: -20 G C bis 60 G C Fördermitteltemperatur bei IMax: -20 G C bis 60 G C Verpackungseinheit: 1 Stück Gesamteffizienz e: 28,8 % Messkategorie: C Effizienzkategorie: statisch Effizienzgrad N: 40,6 Herstellungsjahr: siehe Typenschild Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen PBEP / FördervolumenBEP / Pfs, BEP: 0,135 kW / 2120 m3/h / 66 Pa nBEP: 1475 1/min spezifisches Verhältnis: ca. 1 Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: Ermittlung der Energieeffizienz ohne Schutzgitter und Dachhaube. SchallleistungspegelLWA7: 78 dB(A)
