Description

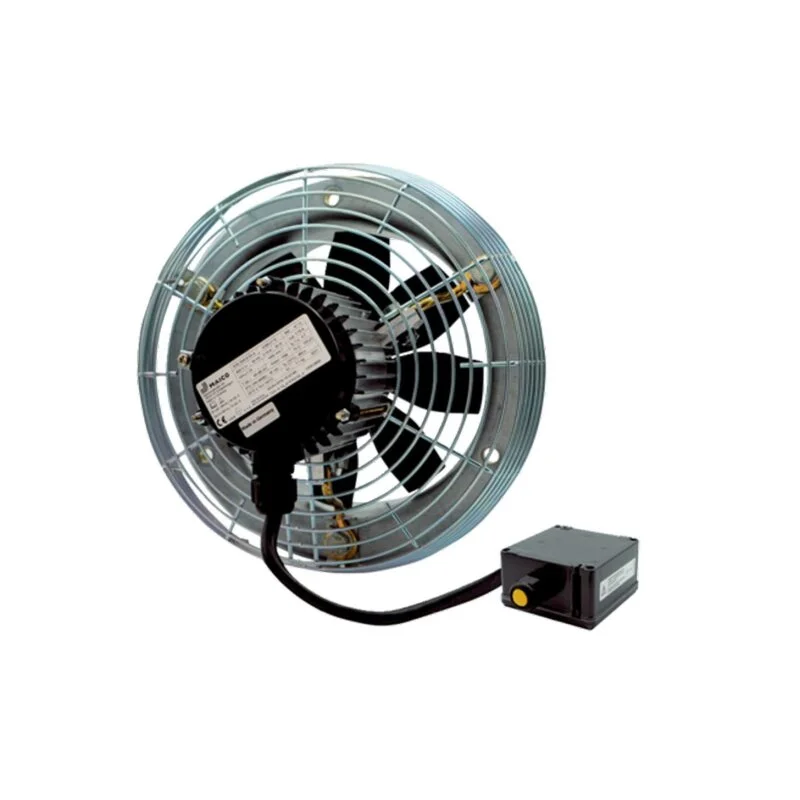

Axial-Wandventilator mit quadratischer Wandplatte, Drehstrom, explosionsgeschützt, Medium: Gas
DZQ B Ex e – Produktbeschreibung
- Drehstrommotor
- Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X.
- Für Be- oder Entlüftung umschaltbar.
Besondere Eigenschaften
- Axial-Wandventilator, explosionsgeschützt, Medium Gas.
- Explosionsschutz und Zulassungen nach ATEX und IECEx.
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zonen 1 und 2.
- Zündschutzarten: „e“ – erhöhte Sicherheit und „c“ – konstruktive Sicherheit.
- Schutzart IP 64.
- Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
- Einbau in jeder Lage möglich.
Typenreihe
- EZQ / DZQ .. Ex e mit quadratischer Wandplatte.
- EZS / DZS .. Ex e mit Stahlwandring.
Laufrad
- Axiallaufrad aus leitfähigem Kunststoff.
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Drehstrommotor
- Robuster Drehstrommotor mit Kugellager, wartungsfrei.
- Reversierbar.
- Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
- Betriebsart S1 (Dauerbetrieb).
- Drehzahlregelung mit Transformator TR… möglich. Ausnahme: DZ.. 35/2 B Ex…
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
- Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.
Elektrischer Anschluss
- EZ .. Ex: Anschlussleitung ca. 0,5 m lang.
- DZ .. Ex: Anschlussleitung ca. 1,7 m lang.
- Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.
Notwendige Sicherheitstechnik DZQ/DZS Ex ..
- Für die Absicherung der DZQ/DZS-Ex Geräte wird ein Kaltleiterauslösesystem benötigt.
- Maico bietet hierfür die Kaltleiterauslösesysteme MVS 6 sowie TMS an.
- Kaltleiterauslösesystem MVS 6.
- Eigenständiges Komplettsystem.
- Zur Überwachung der maximalen Motortemperatur.
- Baumusterprüfung gemäß RL 2014/34/EU (ATEX).
- Installation ausschließlich im nicht ex-gefährdeten Bereich.
- Thermistor Maschinenschutzrelais TMS.
- Zur Überwachung der maximalen Motortemperatur.
- Geeignet für den Einbau in Schaltschränke.
- Baumusterprüfung gemäß RL 2014/34/EU (ATEX).
- Installation ausschließlich im nicht ex-gefährdeten Bereich.
Sonderausführungen
- Auf Anfrage und gegen Mehrpreis sind Sonderspannungen als Sonderausführungen lieferbar.
- Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20 °C erhalten Sie auf Anfrage.
- Die Machbarkeit muss fallweise geprüft werden.
Herstellerinformationen: Maico Elektroapparate-Fabrik GmbH, Steinbeisstr. 20, 78056, Villingen-Schwenningen, Baden-Württemberg, Deutschland,
