Description

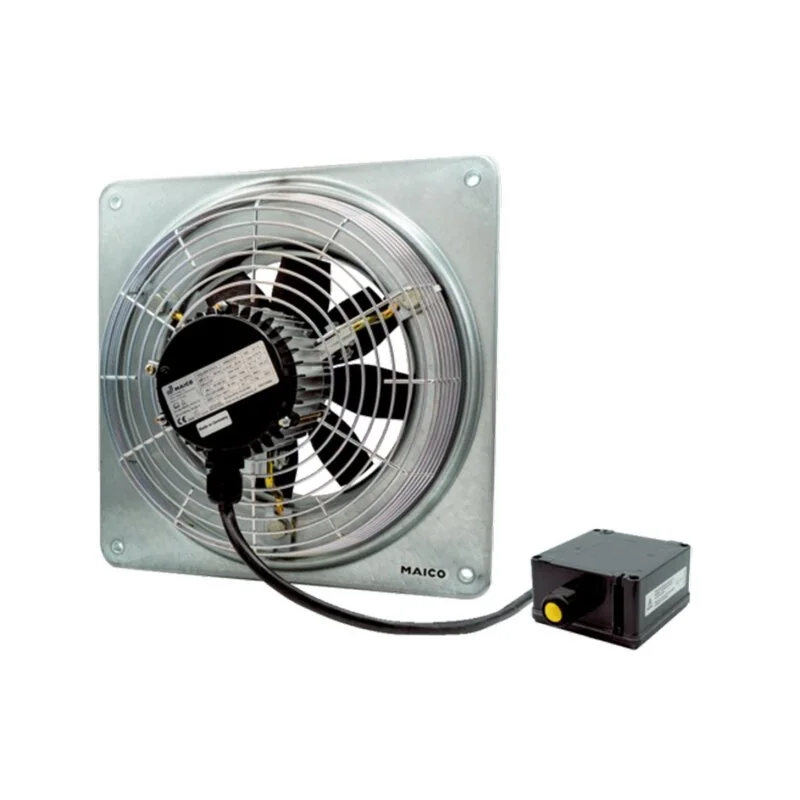

Axial-Wandventilator mit quadratischer Wandplatte, DN200, Wechselstrom, explosionsgeschützt, Medium: Staub
EZQ 20/4 E Ex t
- Wechselstrommotor
- Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db.
- Für Einsatztemperaturen von -20 °C ? Ta ? +40 °C.
Besondere Eigenschaften
- Axial-Wandventilator, explosionsgeschützt, Medium Staub.
- Explosionsschutz und Zulassungen nach ATEX und IECEx.
- Für alle Stäube der Ex-Gruppe IIIA und IIIB qualifiziert.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zonen 21 und 22.
- Zündschutzarten: „t“ – Schutz durch Gehäuse und „c“ – konstruktive Sicherheit.
- Schutzart IP 64.
- Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
- Einbau in jeder Lage möglich.
Typenreihe
- EZQ / DZQ .. Ex t mit quadratischer Wandplatte.
- EZS / DZS .. Ex t mit Stahlwandring.
Laufrad
- Axiallaufrad aus leitfähigem Kunststoff.
- Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
- Die Förderrichtung ist gekennzeichnet.
- Standard Abluftbetrieb, Förderrichtung über Motor saugend.
Wechselstrommotor
- Spaltpolmotor mit Kugellager, wartungsfrei ist anschlussfertig am Ventilator verbaut.
- Betriebsart S1 (Dauerbetrieb).
- Nicht reversierbar.
- Keine Drehzahlregelung zulässig.
- Überlastungsschutz mit MAICO-Motorschutzschalter MVEx 0,4 gewährleisten.
Elektrischer Anschluss
- EZ .. Ex: Anschlussleitung ca. 0,5 m lang.
- DZ .. Ex: Anschlussleitung ca. 1,7 m lang.
- Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.
Notwendige Sicherheitstechnik EZQ/EZS 20 E Ex ..
- Für die Absicherung der EZQ/EZS-Ex Geräte wird ein Motorschutzschalter benötigt.
- Maico bietet hierfür den Motorschutzschalter MVEx 0,4 zur Überwachung des Motorstroms an.
Sonderausführungen
- Auf Anfrage und gegen Mehrpreis sind Sonderspannungen als Sonderausführungen lieferbar.
- Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20 °C erhalten Sie auf Anfrage.
- Die Machbarkeit muss fallweise geprüft werden.
Herstellerinformationen: Maico Elektroapparate-Fabrik GmbH, Steinbeisstr. 20, 78056, Villingen-Schwenningen, Baden-Württemberg, Deutschland,
