Meltem S-EC Lüftereinsatz

Description

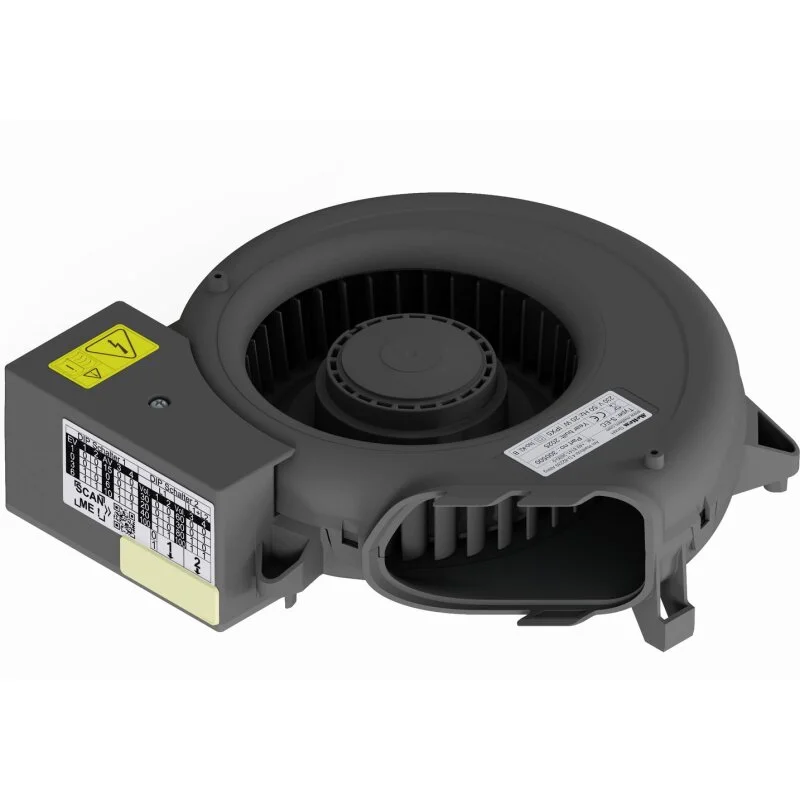

Lüftereinsatz S-EC

für Unterputz- und Aufputzgehäuse der
Serie SimplAir-EC, bestehend aus Spiral-
gehäuse mit energiesparendem
EC-Gleichstrommotor und volumenstrom-
konstanten Radialventilator mit Kunst-
stofflüfterrad und steiler Druck-
Volumenstrom-Kennlinie, geringste
Leistungsaufnahme, niedriger Geräusch-
pegel, einfache und schnelle Montage
des Lüftereinsatzes im jeweiligen
Gehäuse durch Einrasten an drei Befes-
tigungspunkten, der elektrische An-
schluss erfolgt unter einer Abdeckung
direkt am Lüftereinsatz, über werkzeug-
lose Adaptierung an verschiedene
Ausblassituationen und Gehäuse anpass-
bar, Ein- oder Zweitraumentlüftung bzw.
WC-Absaugung mit nur einem Ventilator
möglich, laufzeitgesteuerte Filterüber-
wachung mit akustischer Anzeige,
Lüftungsfunktionen wie z.B. Einstellung
des Volumenstromes, Grundlüftung, Ein-
schaltverzögerung und Nachlaufzeit sind
am Lüftereinsatz über DIP-Schalter ein-
stellbar, über die optionale Flexsteue-
rung stehen zusätzliche Programmfunk-
tionen zur Verfügung

Einsatzbereich:
Einzelentlüftungsgerät nach DIN 18017-3
zur Entlüftung von Bad und WC ohne
Außenfenster in Wohnungen und ähnlichen
Aufenthaltsbereichen, z. B. Wohnein-
heiten in Hotels. Andere Räume in Woh-
nungen, z. B. Küchen oder Bäder mit
Fenster, Kochnischen, Hausarbeits- oder
Abstellräume, können ebenfalls entlüftet
werden.

Rückwärtskompatibilität:
Der Lüftereinsatz ist auch für Gehäuse
der Vorgänger-Serien VARIO II, VARIO und
G-4 einsetzbar.

Technische Daten
Systemart: dezentral, Einzelentlüftungs-
anlagen mit gemeinsamer Abluftleitung
Luftleistung: 20/30/40/60/80/100 m3/h
el. Leistungsaufnahme (bei 0 Pa, je nach
Gehäuseausführung): 1,5 – 15,8 W
Stand-by-Leistungsaufnahme
(ohne Steuerung): 0,3 W
Stand-by-Leistungsaufnahme (mit Steue-
rung Typ S-FS): 0,35 W
Stromaufnahme, max.: 0,09 A
Netzspannung: 230 V
Netzfrequenz: 50 Hz
Schallleistungspegel LWA
(je nach Gehäuseausführung):
22,3 – 53,9 dB
Schalldruckpegel LpA,10 m2
(je nach Gehäuseausführung):
18,3 – 49,9 dB
Filterart: Filtervlies
Filterklasse: ISO Coarse > 45%
Filterüberwachung mit Filterwechsel-
anzeige: laufzeitgesteuert, akustisch
Ventilatortyp: EC-Gleichstrom-Radial
Ausblasstutzen: DN 75/80
Ausblasrichtung: seitlich / hinten
Schutzart (nach VDE 0100-701): IPX5
Netzzuleitung: NYM-J 3×1,5 oder
NYM-J 5×1,5 mm2
Einbauort: Wand / Decke
Einbauart: Aufputz/Unterputz/Vorwand-
installation
Einsatzbereich in Feuchträumen:
Schutzbereich 1
Schutzklasse: II
Abmessungen (B/H/T in mm):
216 x 211 x 66
Abmessungen (B/H/T in mm, Gehäuse + An-
saugset, in Gehäusen ohne/mit Brand-
schutzummantelung):
263 x 263 x 126 / 263 x 263 x 132
Material Gehäuse/Laufrad:
Polypropylen (PP)
Farbe: schwarz
Gewicht: 0,72 kg
Gesamtgewicht (Gehäuse, Lüftereinsatz,
Ansaugset
Lagertemperaturbereich (originalverpackt
an einem trockenen Ort):
0 bis + 40 Grad C
Umgebungstemperatur bei Betrieb:
bis + 40 Grad C

Allgemeine bauaufsichtliche Zulassung:
Z-51.1-516

TÜV-geprüft nach DIN 18017-3

Zertifiziert und fertigungsüberwacht
durch TÜV SÜD

Typ: S-EC
Artikelnummer: 300500
Fabrikat: Meltem, Alling

Hinweis:

Eine Gleichwertigkeit von Einzelentlüf-
tungsgeräten anderer Fabrikate ist nur
bei gleicher verfügbarer Druckdifferenz
gegeben (AbZ Z-51.1-516/Druck-Volumen-
stromkennlinien). Bei Abweichungen ist
eine Neuberechnung der Hauptleitung
erforderlich.

Für ein Komplettgerät sind zusätzlich
Gehäuse, Adapterstutzen und Ansaugset
erforderlich.

Hinsichtlich „Netzzuleitung“ beachten
Sie bitte die Schaltbilder in der Mon-
tage-/Betriebsanleitung.

Herstellerinformationen: Meltem GmbH, Am Hartholz 4, 82239, Alling, Bayern, Deutschland,
