Description

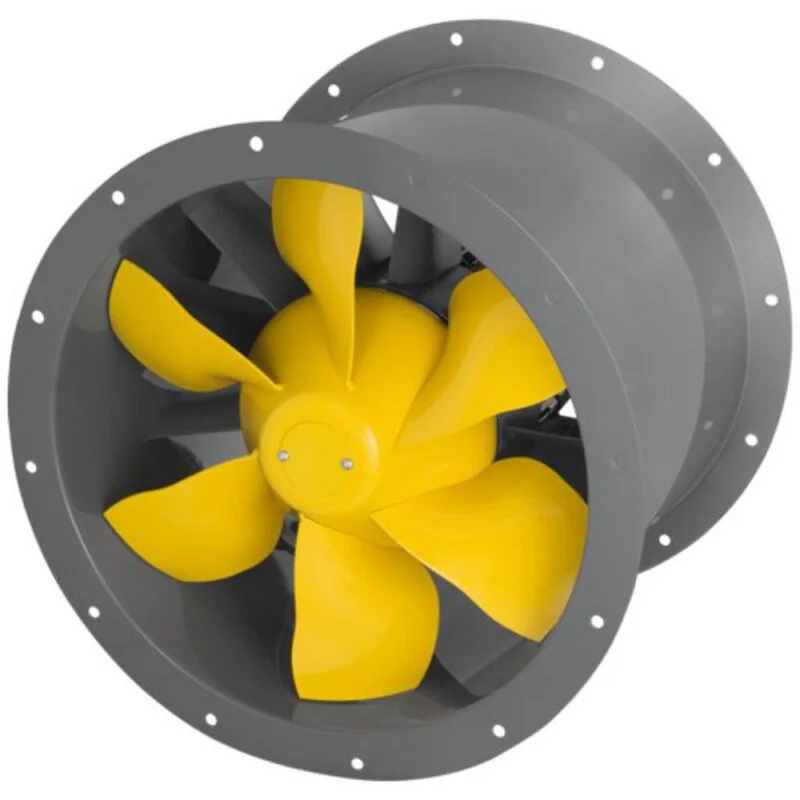

Axialer Mitteldruckventilator mit sehr hohem aerodynamischen Wirkungsgrad mit Luftrichtung über Motor drückend.
Laufrad:
Aerodynamisch optimiertes Laufrad mit 6 dreidimensional geprägten Flügeln mit Kegelnabe in robuster Schweißkonstruktion mit montagefreundlichem, bewährten Taper-Lock Spannbuchsensystem. Pulverbeschichtete Oberfläche zur Gewährleistung der Korrosivitätskategorie C3 nach DIN EN ISO 12944-2. Gewuchtet nach DIN ISO 1940 in Wuchtgüte G6.3.
Gehäuse:
Rohrgehäuse in gewichtsoptimierter Schweißkonstruktion inkl. aerodynamisch optimierten dreidimensionalem Nachleitapparat für den Einbau in horizontaler und vertikaler Luftrichtung. Direkt angedrückte Anschlussflansche mit Lochbild basierend auf EUROVENT ½. Pulverbeschichtete Oberfläche zur Gewährlistung der Korrosivitätskategorie C3 nach DIN EN ISO 12944-2.
Motor:
Hocheffizienter Drehstrommotor in B14 Lüfterausführung, Wirkungsgradklasse IE3, Isolationsklasse F, Schutzart IP55, Ausgelegt für den Kaltanlauf bei 20°C, für Drehzahlregelung über Frequenzumrichter ausgelegt. Elektrische Verdrahtung direkt am angebauten Klemmkasten oder Geräteschalter (Zubehör).
Leistungsdaten nach ISO 5801
Genauigkeitsklasse 2 nach DIN EN 24166
Bauteiltoleranzen nach DIN 2768
Mitgeltende Konformitätsdokumente:
EG Konformitätserklärung nach EMV Richtlinie 2014/30/EU
EG Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU
EG Konformitätserklärung nach ERP-Richtlinie 2009/125/EG und zugehehöriger Verordnung 327/2011/EU Einbauerklärung nach Maschinenrichtlinie 2006/42/EG
Typ AL 315 D2 01
ID 154134
