Description

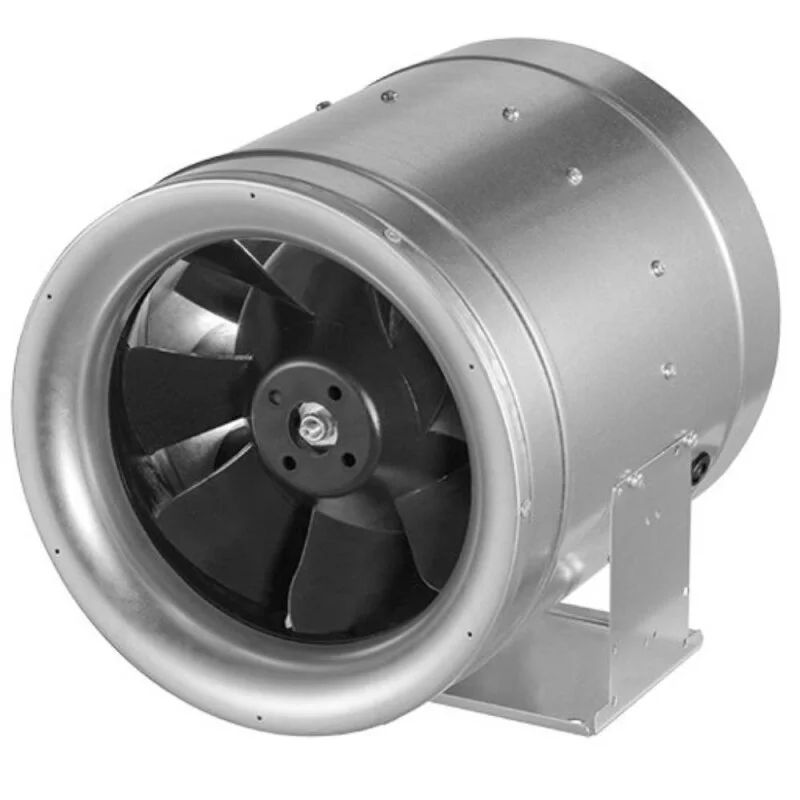

Variable Einbaulage, horizontaler und vertikaler Einbau möglich. Direkt In-Line Montage in das Rohrnetz. Integrierte Montagekonsole für einfache Ventilatorbefestigung. Gehäuse aus Polyamid. ETALINE setzt den Standard für hohe Wirkungsgrade im gesamten Kennlinienfeld. Durch die hohen aerodynamischen und motorseitigen Wirkungsgrade ließ sich ein hochkompakter und gewichtsoptimierter Ventilator realisieren.
Diagonalventilator mit dreidimensional geformten Laufradschaufeln, denen ein dreidimensional geformter Leitapparat nachgeschaltet ist. Dies ergibt den höchstmöglichen aerodynamischen Wirkungsgrad. Das Laufrad ist nach G6.3 DIN ISO
1970 in zwei Ebenen ausgewuchtet. Der Motor ist geschützt im Nabenbereich untergebracht und übt keine störenden Einflüsse auf die Aerodynamik aus. Ein eingebauter Thermostatschalter schützt den Motor vor Überlastung. Die hohe Effizienz des ETALINE basiert auf seiner aerodynamischen Güte. Aufgrund der axialen Durchströmung minimiert diese Baureihe die Einbauverluste im Vergleich zum Radialventilator deutlich. Eingesetzt werden asynchron Kondensatormotoren ausgelegt für 3-Stufensteuerung über 3-Stufenschalter oder Drehzahlsteuerbar. Dies ist besonders zu empfehlen wenn der Ventilator häufig im Teillastbetrieb betrieben wird. Das Anschlusskabel ist seitlich aus dem Gehäuse ausgeführt.
CE Kennzeichnung entsprechend EG Konformitätserklärung für Elektromagnetische Verträglichkeit EMV – Richtlinie
2004/108/EG. EG – Einbauerklärung nach Maschinenrichtlinie 2006/42/EG – Richtlinie 2009/125/EG (VO 1253/2014/EU).
Typ EL 250 E2M 01
ID 122238
