Description

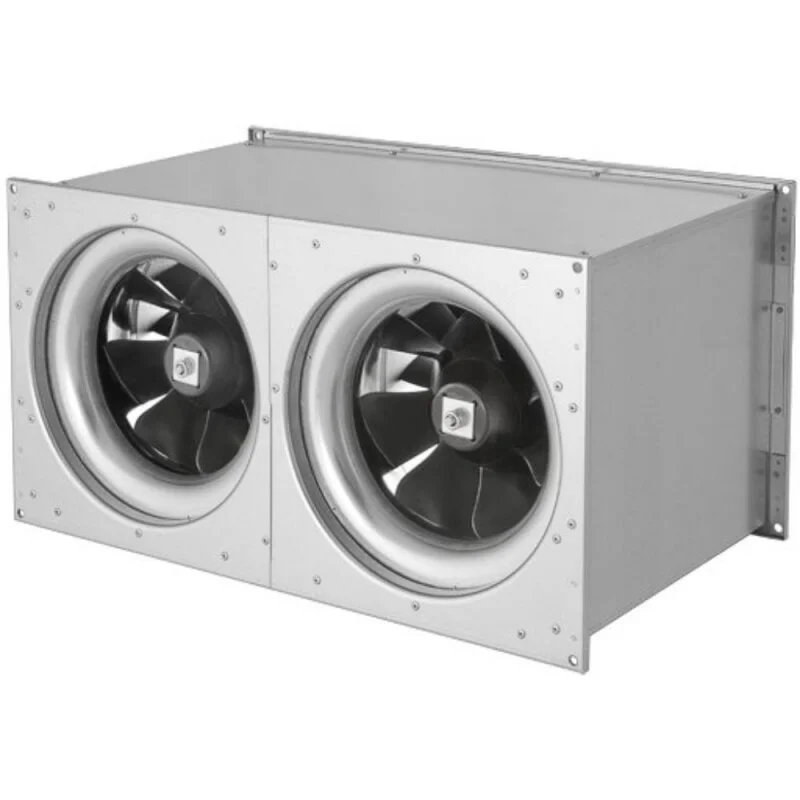

Kompaktes Gehäuse aus verzinktem Stahlblech mit sehr niedrigen Gehäuseabstrahlgeräuschen. Variable Einbaulage in horizontaler oder vertikaler Position möglich. Direkter Kanaleinbau über 20mm Flanschprofilen am Gehäuse.
Eingesetzt werden Diagonalventilatoren die durch ihre Bauart eine deutlich geringere Bauweise und gleichzeitig höhere Flexibilität als herkömmliche Radialventilatoren bieten. Die dreidimensional gekrümmten Laufrad- und Statorschaufeln sorgen für eine gelungene und strömungsoptimierte Luftführung, die den höchsten aerodynamischen Wirkungsgrad ermöglichen. Das Laufrad ist entsprechend der Gütestufe G 6.3 nach DIN ISO 1940 in zwei Ebenen ausgewuchtet. Spannungssteuerbarer Asynchron-Kondensatormotor für Anpassung der Drehzahl über einen Transformator. Der Motor ist im Nabenbereich des Ventilators geschützt untergebracht und übt keine störenden Einflüsse auf die Aerodynamik aus. Ein eingebauter Thermoschalter schützt den Motor vor Überlastung. Der Klemmkasten IP44 ist geschützt innerhalb des Gerätegehäuses montiert. Über die am Gehäuse angebrachte PE-Kabeldurchführung wird ein einfacher elektrischer Anschluss gewährleistet.
Die drallfreie Abströmung der ELKI Ventilatoren reduziert die Einbauverluste nachfolgender Bauteile erheblich. In Verbindung mit den sehr effizienten Kanalschalldämpfern (Typ: SDE), die das Geräusch bis zu 22 dB(A) reduzieren, eignet sich die ELKI Baureihe insbesondere für geräuschsensible Anwendungen.
CE Kennzeichnung entsprechend EG Konformitätserklärung für Elektromagnetische Verträglichkeit EMV – Richtlinie
2004/108/EG. EG – Einbauerklärung nach Maschinenrichtlinie 2006/42/EG – Richtlinie 2009/125/EG (VO 1253/2014/EU).
Typ ELKI 7040 E2 10
ID 127730
