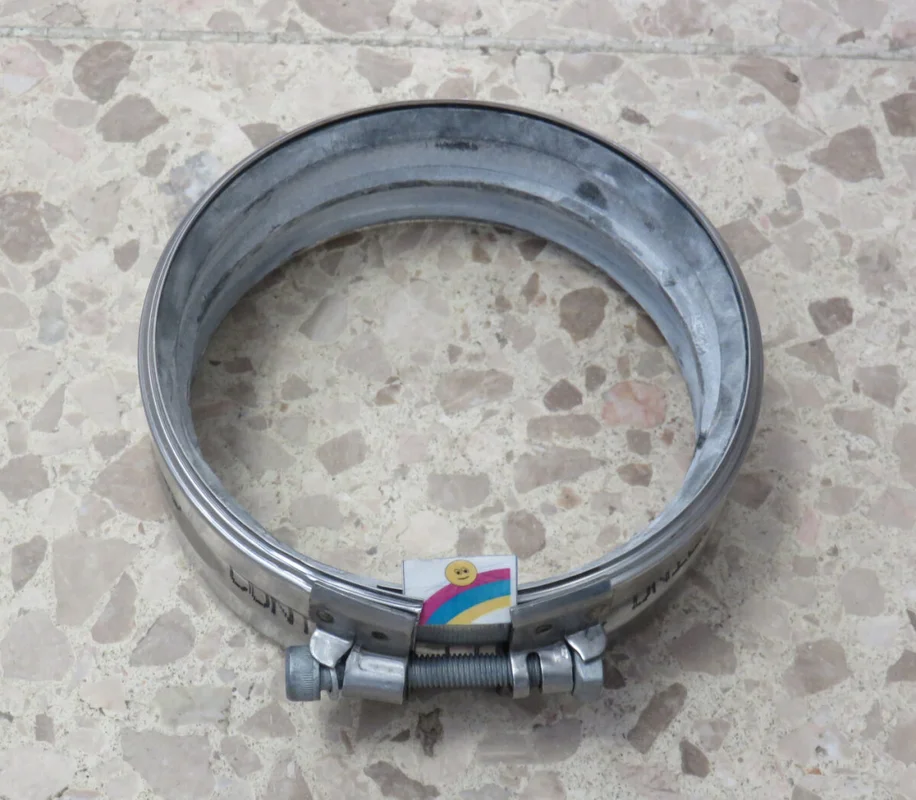

SML Rapid / CV Verbinder DN 125 EPDM Dichtmanschette

Description

Rapid SML / CV Verbinder DN 125

EPDM Dichtmanschette

Größtmaße nach der Montage:

D = 152

H = 164

L/B = 54

Einschraubenverbinder für muffenloses gusseisernes Abflussrohrsystem

nach DIN EN 877, Maße nach DIN 19522

Material Profischelle:

W2, stabilisierter Chromstahl, 1.4510/1.4511 nach DIN EN 10088-2

Spannschlösser 1.4301 oder 1.4510/1.4511

Material Verschlussteile:

Schraube und Vierkantmutter Stahl mit Zinklamellenbeschichtung

Scheibe 1.4301 nach DIN EN 10088-2

Längskraftschlüssigkeit: bis zu 0,5 bar

Schraubengröße :

Zylinderkopfschraube mit Innensechskant DN50-150, M8, DN 200, M10

Anzugsdrehmoment:

DN 50-150, 18 Nm, DN 200, 28 Nm

bei Zusammenstoßen der Spannschlösser nicht weiter anziehen

Anwendung:

W2 für die Installation im Gebäude oder in Beton.

EPDM-Dichtmanschatten für häusliche Abwässer, Regenwasser, auch für den Einsatz in der

Fettleitung soweit es sich um überwiegend pflanzliche Fette handelt.

Druckdichtheit:

Soweit die Längskraftschlüssigkeit (Sicherung gegen druckbedingtes Auseinandergleiten)

bauseits abgesichert ist, gilt für die Druckdichtheit mindestens:

– metallische Verbindungen: 5 bar bis DN 200, 3 bar ab DN 250

(bei Einbau von passenden Krallen gilt die dort angegebene Längskraftschlüssigkeit auch für die

Druckdichtheit des Verbinders)
