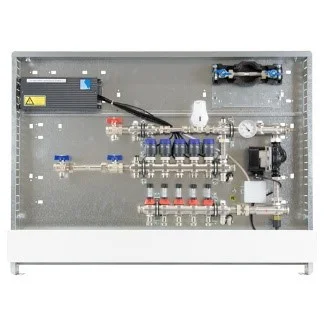

strawa Comfort Kompakt-Mischstation FBM-63-HT2-H-W2-WMZ-C69-E 3 Hkr. Kompakt-Mischstation für Flächenheizung mit Hochtemperaturabgang mit 2-Wege-Mischventil mit 3-Punk- Stellmotor für witterungsgeführte Vorlauftemperaturregelung, horizontaler Anschlussgarnitur mit Wärmezählereinbaustrecke und Wasserzählereinbaustrecke für Trinkwasser kalt und warm mit Stellantrieben 230V, Klemmleiste 230V und Vorverdrahtung im Unterputzschrank montiert, ausreichend für ca. 200 qm beheizte Fläche, abhängig vom Wärmebedarf Größere Einbaufläche der Station für: – komfortable Platzierung der Einbauteile – übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste – integrierte Wasser- zählereinbaustrecken bei geringstmöglicher Schrankgröße Auslegungsdaten: – max. Wärmeleistung 25 kW bei Delta T 10 K – max. Volumenstrom von 2,14 kbm/h – max. Primär-Betriebstemperatur 80 Grad C – max. Sekundär-Betriebstemperatur 20-50 Grad C – max. Betriebsdruck 4 bar Hochtemperaturheizkreis: – HT1: 1x Hochtemperaturheizkreis HT2: 2x Hochtemperaturheizkreis – zur Versorgung von statischen Heizflächen z.B. Badheizkörper mit Primärvorlauftemperatur – Anschluss 3/4“AG mit Konus Abgang im Vorlauf vor Regelgruppe montiert Abgang im Rücklauf am Rücklaufbalken des Verteilersn mit integriertem Regulierventil (Kvs=2,88) montiert Mischgruppe: – 2-Wege-Mischventil mit 3-Punkt- Stellmotor 230 V für witterungs- geführte Vorlauftemperaturregelung (Regelung nicht im Lieferumfang) – Temperaturbegrenzer (fix auf 55 Grad C als Übertemperaturschutz) – Beimischung aus dem Sekundär-Rücklauf mit integriertem Regulierventil (Kvs 3,89 kbm/h) zur Einregulierung des Volumenstromes – Thermometer 20 bis 60 Grad C im Sekundärvorlauf – Pumpe Grundfos UMP3 Auto L 15-50 – Rückschlagventil im Sekundärkreis Verteiler: – e-class 63 FB-Anschlussverteiler – mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 – Spül-, Füll-, Entleerventil (SFE-Ventil) 1/2“ und separates Entlüftungsventil 1/2“ im Vor- und Rücklauf – Stutzenabstand 50 mm Vorlaufbalken: – integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. – absperrbar und visuell regulierbar “Hydraulischer Abgleich“, erfüllt DIN 1264-4 – Einstellbereich 0-3 l/min – Kvs-Wert: 1,23 kbm/h Rücklaufbalken: – Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektro- thermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör) – Kvs-Wert: 2,56 kbm/h – zusätzlicher Heizkreis mit integriertem Regulierventil für Hochtemperaturheizkreis HT1: 1 Heizkreis zusätzlich HT2: 2 Heizkreise zusätzlich Anschlussgarnitur: – mit Wärmezählereinbaustrecke – Wärmezählerdistanzrohr 3/4“ Länge 110 mm – Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf – zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: – 3/4“IG – horizontal Sekundäranschlüsse: – alle Heizkreisabgänge mit Anschluss- gewinde 3/4“ AG mit Eurokonus, passend für Klemmverschraubungen Wasserzählereinbaustrecken: – montierte Wasserzählereinbaustrecke W2 für Trinkwasser kalt und warm – bestehend aus je zwei DVGW-MS- Kugelhähnen DN 20 und je einem Wasserzählerdistanzrohr 3/4“AG Länge 110 mm – Anordnung über Verteiler, Anschlüsse horizontal Befestigung: – verzinkte Einzelhaltern passend für die Aufnahme in Verteilerschränke – Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: – montiert im Comfort UP-Schrank C69 – Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen – höhenverstellbare Schrankfüße – verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik – Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016) – vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich – Einbautiefe: 110-150 mm – Einbauhöhe: 760-890 mm, OKFFB 720 mm Elektrokomponente: -montierte strawlogiX RT-STA 230 V Klemmleiste – strawalogiX RT6-STA8 230 V für 4-8 Hkr. und 6 Raumthermostate – strawalogiX RT8-STA14 230 V für 9-14 Hkr.und 8 Raumthermostate – mit integriertem Pumpenmodul 230 V und individueller Zuordnung der Stellantrieb über ein Wählrad. – montierte strawatherm 230 V Stellantriebe -Vorverdrahtung der strawatherm Stellantriebe auf die strawalogiX Klemmleiste Comfort Kompakt-Mischstation FBM-63-HT2-H-W2-WMZ-C69-E 3 Hkr. mit strawalogiX RT-STA 230V + strawatherm 230V und Vorverdahtung, im UP-Schrank C69/2,0 BxHxT: 875x760x110-150 mm, Frontblende in weiß RAL 9016, Primäranschluss horizontal Art.-Nr.: 5422307303 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
