Description

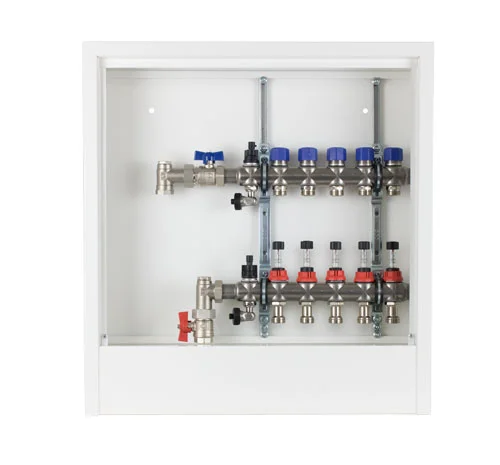

strawa FB-Anschlussstation H 63-AP 3 Hkr. Anschlussstation für Flächenheizung H 63-AP Primäranschluss vertikal bestehend aus Verteiler: e-class 63 mit absperrbaren integrierten Regolux Durchflussanzeigern 0-3 l/min (Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostatventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe im im Rücklauf, mit 1/2“ SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil) im Vor- und Rücklaufbalken, Stutzenabstand 50 mm erfüllt DIN EN 1264-4 Anschlussgarnitur: e-class AG 3/4“ V mit 3/4“ Kugelhahn und 90 Grad-Winkelanschlußstück im Vor- und Rücklauf (auf Anfrage 1“ ) Verteilerschrank: AP-Schrank A komplett verzinkt oder weiß (RAL 9010), auf Anfrage mit Kunststofftür max. Betriebsdruck: 4 bar max. Betriebstemperatur: 70 Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss vertikal mit Kugelhahn 3/4“ IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4“ AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Bautiefe Schrank: 125 mm H 63-AP 3 Hkr. im AP-Schrank A/0,4 B x H x T: 442 x 620 x 125 mm komplett in weiß RAL 9010 Art.-Nr.: 50+506303 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
