strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-22-CU-Z-D

Description

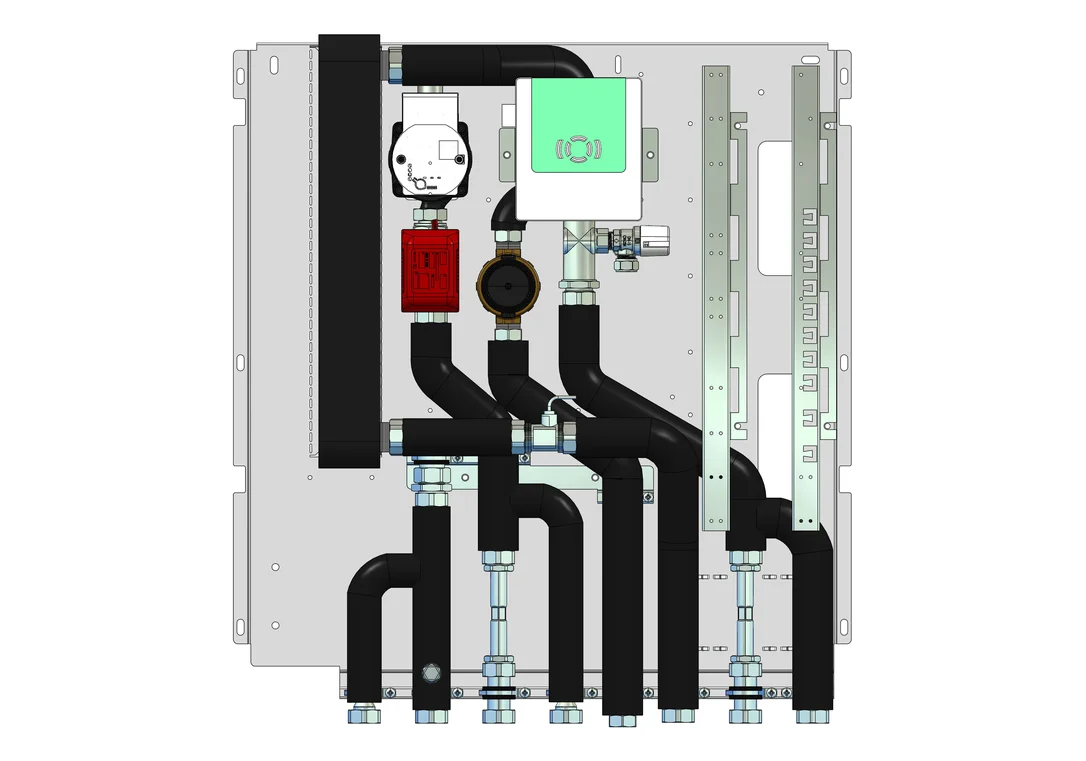

strawa Frischwasser-Wohnungsstation Friwara-M3-W-HT-22-CU-Z-D Frischwasser-Wohnungsstation Friwara-M3-W-HT-22-CU-Z-D Modul 3 Kurzprofil: – Schüttleistung: bis 22 l/min – kupfergelöteter Plattenwärme- übertrager – mit Hochtemperaturabgang für statische Heizflächen – Dämmung Plattenwärme- übertrager und Rohrleitung – mit Zirkulation Frischwassermodul auf Montageplatte für modulare Bauweise der Frischwasser-Wohnungsstation Friwara-W22-HT-Z Beschreibung: Das Frischwasser-Modul dient der Warmwasserversorgung und der Wärmeversorgung statischer Heizflächen (z-B. Heizkörper) Das Modul funktioniert im funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasser- versorgung. Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstrom- sensor, Temperaturfühlern und PWM- Ladepumpe. Der elektronische Spezialregler (je nach Modul auch als LAN und W-LAN Regler möglich) gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwasser- temperatur. Der primärseitige Versorgerkreis wird über ein Zonenventil nur dann geöffnet, wenn die Station einen Warmwasser- bedarf erkennt. Nach Beendigung des Zapfvorganges wird das Ventil sofort geschlossen. Versorgung der statischen Heizflächen: Zusätzlich sind nach dem Heizungsprimär Eingang und vor Ausgang zusätzliche Abgänge mit Absperrungen installiert über die statischen Heizflächen (z. B. ein Badheizkörper) versorgt werden können. Die Versorgung der statischen Heizflächen wird über die im primärseitigen Versorgerkreis verbauten Pumpe realisiert, in der Station ist hier keine Pumpe vorgesehen. Vorteile: – Warmwassertemperatur von 45 bis 60 Grad C frei wählbar – einfache Montage und Wartung (Regler fertig vorverdrahtet) – konstante Zapftemperatur durch die elektronische strawa-FRIWA-Regelung – alle Komponenten aus einer Hand bzw. in einer komplexen Station – komfortable Möglichkeit zur Kalt- wasser- und Wärmezählung im Wohnbau- bereich – druckgeprüft – alle trinkwasserführenden Bauteile entsprechen den Richtlinien des DVGW Bestandteile: Heizungsseite: – Plattenwärmeübertrager (PWÜ) kupfer- gelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF – Pulsweitenmodulierende Hocheffizienz- pumpe Wilo Typ Yonos Para 15-130/8-75/IPWM-12 – Motorventil DN 25 im Ladekreis zur Absperrung der Frischwasserstation im Standby – Wärmezählerpassstück variabel 1“AG fld. (Länge 130mm) oder 3/4“ AG fld. (Länge 110mm) – Fühlereinbaustück direktfühlend D= 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline) Zusätzlicher Hochtemperatur Abgang im Vor- und Rücklauf für den Anschuss von statischen Heizflächen, z.B. Heizkörper Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF Trinkwasserseite: – Plattenwärmeübertrager (PWÜ) kupfer- gelötet (Cu) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF – Rückschlagklappe, Impulsgeber Wasserzählerpassstück variabel 1“AG fld. (Länge 130mm) oder 3/4“AG fld. (Länge 110mm) Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) mit Dämmung aus hochflexiblen Schaumstoff auf Basis synetischen Kautschuks, FEF mit Zirkulationsanschluss und Zirkulationspumpe Xylem ecocirc Pro 13-1 / 940-01 Frischwasserregler: – Friwara Standardregler 1.0, optional mit Friwara Regler LAN 2.0 oder WLAN 2.0 – Trinkwarmwassertemperatur einstellbar von 45-60 Grad C – Zirkulationsfunktionen (Zeitintervall) – Komfortschaltung für Warmhaltung des Plattenwärmeübertrager – Einbindung in strawa Remoteportal bei Regler LAN 2.0 und Regler-WLAN 2.0 Technische Daten: Primärseite: – max. Temperatur 90 Grad C -> Empfehlung 60 Grad C zum Schutz des PWÜ gegen Verkalkung – max. Prüfdruck 6 bar – max. Betriebsdruck 4 bar – max. Leistung des Plattenwärme- übertrager bis 77 kW – max. Druckverlust 350 mbar – max. Massenstrom ca. 1320 kg/h Trinkwassererwärmung: – max. Zapftemperatur 60 Grad C – max. Prüfdruck 15 bar – max. Betriebsdruck 10 bar – max. Zapfleistung 22 l/min bei primär 75 Grad C / 25 Grad C, und sekundär 60 Grad C / 10 Grad C – max. trinkwasserseitiger Druckverlust 500 mbar – Zirkulationsanschluss 3/4“ IG – Ladepumpe: Pulsweitenmodulierende (PWM) Hocheffizienzpumpe Wilo (W) Typ Yonos Para 15-130 / 8-75 / IPWM-12 Zirkulationspumpe (optional): Xylem ecocirc Pro 13-1 / 940-01 Anschlüsse an Anschlussleiste für Heizung und Trinkwasser: 1“ ÜW fld.s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
