strawa Frischwasser-Wohnungsstation Friwara smart WS12-Cu-UP

Description

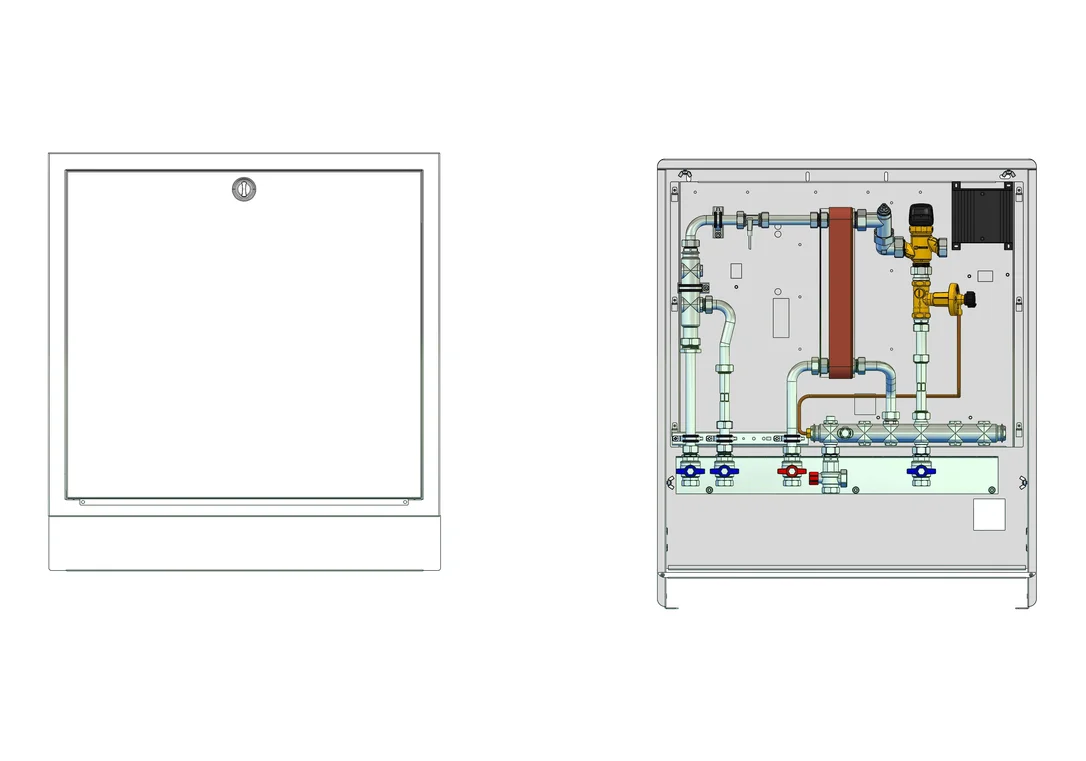

strawa Frischwasser-Wohnungsstation Friwara smart WS12-Cu-UP strawa Frischwasser-Wohnungsstation Friwara smart WS12-Cu-UP Die Friwara smart Wohnungsstation funktioniert im Durchlaufprinzip und sorgt für eine stetige, komfortable und hygienisch einwandfreie Warmwasserversorgung. Kurzprofil: – Schüttleistung: bis 12 l/min – kupfergelöteter Plattenwärmeübertrager – im Unterputzschrank montiert Beschreibung: Die Erwärmung des Trinkwassers erfolgt ausschließlich bei Bedarf über einen verbauten Plattenwärmeübertrager aus Edelstahl. Durch die thermische Länge des Übertragers wird eine rasche Auskühlung und eine niedrige Rücklauftemperatur garantiert. Die Regelung, der am Regler vorgegebenen Warmwassertemperatur, erfolgt durch ein Zusammenspiel aus Volumenstromsensor, Temperaturfühlern und Umschaltventil. Der Volumenstrom wird durch die zentrale primärseitige Pumpe bereitgestellt. Über den verbauten Differenzdruckregler wird die Frischwasser-Wohnungsstation hydraulisch zum Versorgerkreis abgeglichen. Der elektronische Spezialregler gewährleistet auch bei schwankenden Vorlauftemperaturen die exakte Einhaltung der Trinkwarmwassertemperatur. Der primärseitige Versorgerkreis wird über das Umschaltventil nur dann geöffnet, wenn die Station einen Warmwasserbedarf erkennt. Das Umschaltventil kann mit hoher Präzession über den kompletten Ventilhub den Volumenstrom nach Bedarf anpassen. Nach Beendigung des Zapfvorganges wird das Umschaltventil sofort geschlossen. Für den Einbau von Wärme- und Wasserzählern sind Distanzstück im Rücklauf und Trinkwasser kalt der Station vorgesehen. Bestandteile: Schrank: – Unterputzausführung (UP) aus feuerverzinktem Stahlblech und alle sichtbaren Teile in Weiß RAL 9016, – alle Halterungen mit Gummieinlage, – Maße BxHxT: 748 x 860 x 120-160 mm Anschlussleiste: – Kugelhähne DN 20 (Sekundäranschluss 3/4″IG.) – Anschlussleiste 5-fach: ATWK-ETWK-TWW-PVL-PRL der Vorlauf-Kugelhahn ist zusätzlich mit einem Schmutzfänger ausgerüstet Frischwassermodul: Heizungsseite: – Plattenwärmeübertrager (PWÜ) kupfergelötet (Cu) – Umschaltventil Esbe SLB130 Superflow zur Umschaltung Trinkwasserbereitung oder Standby der Frischwasserstation – Differenzdruckregler Meibes Ballorex DP DN 20 auf Differenzdruck 170 mbar voreingestellt – Wärmezählerpassstück ¾“ AG fld. (Länge 110mm) – Fühlereinbaustück direktfühlend Ø 5-5,2mm M10x1 IG (für Fabrikate Ista Sensonic, Allmess V-Lite, Pollux Com E, Techem delta tech, Minol M, Rossweiner, ABB, Entec, Molline) – Verrohrungsmaterial Edelstahl 1.4301 (DIN EN 10088) Trinkwasserseite: – Plattenwärmeübertrager für Schüttleistung (SL) 12 l/min – Rückschlagklappe, Impulsgeber – Wasserzählerpassstück ¾“AG fld. (Länge 110mm) – Verrohrungsmaterial Edelstahl 1.4401 (DIN EN 10088) Frischwasserregler: – Friwara smart Frischwasserregler – Trinkwarmwassertemperatur einstellbar von 45-60°C – Komfortschaltung für Warmhaltung des Plattenwärmeübertrager Technische Daten: Primärseite: – max. Temperatur 90°C -> Empfehlung 60°C zum Schutz des PWT gegen Verkalkung – max. Prüfdruck 6 bar – max. Betriebsdruck 4 bar weitere Angaben bei Temperaturen Heizung 65/25°C und Trinkwasser 50/10°C – max. Leistung des Plattenwärmeübertragers bis 47 kW – max. Druckverlust modellabhängig bis 588 mbar – max. Massenstrom modellabhängig bis 1020 kg/h – Umschaltventil Esbe SLB130 Superflow DN20 – Differenzdruckregler Meibes Ballorex Delta DN20 Trinkwassererwärmung: – max. Zapftemperatur 60°C – max. Prüfdruck 15 bar – max. Betriebsdruck 10 bar weitere Angaben bei Temperaturen Heizung 65/25°C und Trinkwasser 50/10°C – max. Leistung des Plattenwärmeübertragers modellabhängig bis 36 kW – max. trinkwasserseitiger Druckverlust modellabhängig bis 320 mbar Anschlüsse: – ¾“IG für Heizung und Trinkwasser Station im Schutzkarton verpackt.s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
