strawa Frischwasser-Wohnungsstation Friwara W32-4L-63-AP 5 Hkr.

Description

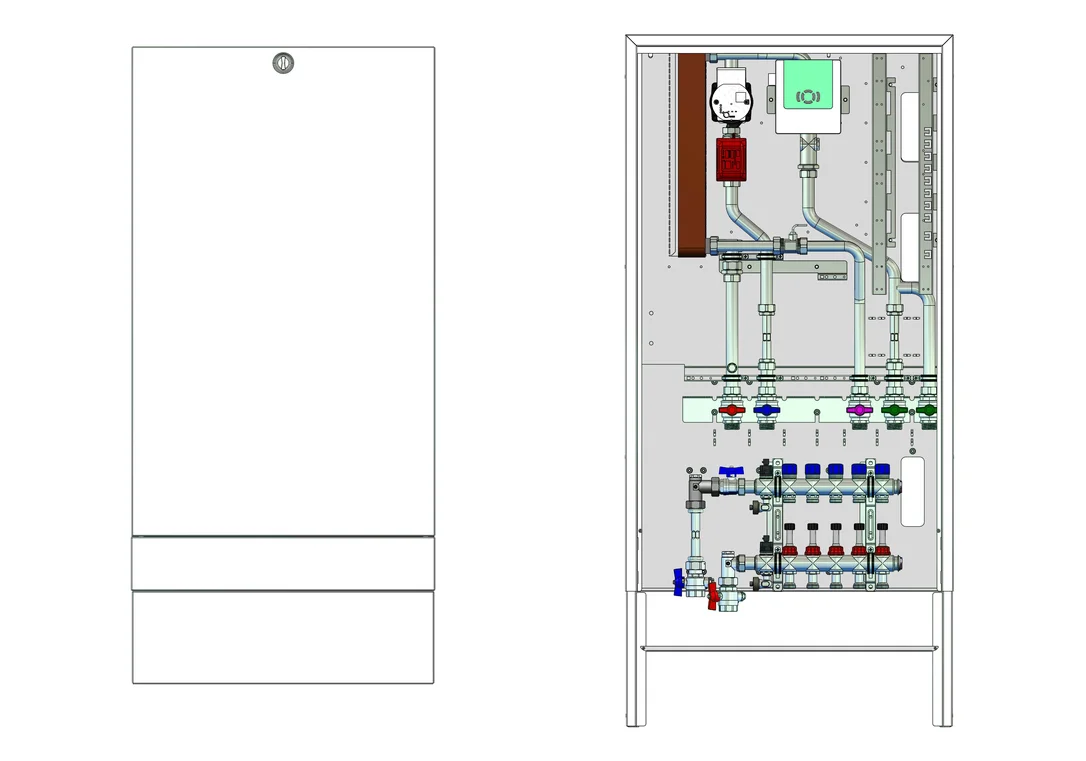

strawa Frischwasser-Wohnungsstation Friwara W32-4L-63-AP 5 Hkr. Frischwasser Wohnungsstation Friwara-W32 4-Leiter 63 AP bestehend aus: -solider Grundplatte aus verzinktem Stahlblech zur Anbindung des kupfer- gelöteten Edelstahlplattenwärme- tauschers und der einzelnen Komponenten -Grundplatte montagefertig für die Installation im Aufputz- oder Unterputz- Gehäuse -zur Verkalkungsreduzierung senkrecht positionierter und kupfergelöteter Edelstahl-Plattenwärmetauscher mit großer thermischer Länge zur Erreichung möglichst niedriger System-Rücklauf- temperaturen -Optionaler edelstahlgelöteter Edelstahl- Plattenwärmetauscher gegen Aufpreis mit großer thermischer Länge zur Erreichung möglichst niedriger System- Rücklauftemperaturen -Es sind die technischen Einsatzgrenzwerte im Wasser für Heizung und Sanitär in den technischen Datenblättern des Wärme- tauscherherstellers einzuhalten -WW-Erzeugung im hygienischen Durchflussprinzip mit elektronischem Regler und schnell reagierendem Volumenstrommesser inkl. Fühler an VL, RL, WW Ausgang, KW Eingang Regelparamenter im Regler hinterlegt. Zur Inbetriebnahme müssen lediglich Uhrzeit und gewünschte Warmwasser- temperatur eingestellt werden -elektronisch geregelte PWM Pumpe Xylem -Passstück für Wärmezähler 110mm/ 130mm, G3/4, inkl. Fühlermuffe M10x1-IG im VL (für direkt tauchenden Fühler D=5-5,2 mm) für Trinkwassererwärmung -zweites Passtück für Wärmezähler 110 (optional 130mm) inkl. Fühlerkugelhahn G3/4 (optional G1) M10x1-IG für direkt tauchende Fühler im VL und RL, zweiter Kugelhahn im RL für Flächenheizung bzw. -kühlung -2/2-Wege-Umschaltventil zur Abschaltung des PWÜ außerhalb des Zapfvorganges -Wasserschlagdämpfer in Trinkwasserseite (optional) -Passstück für Kaltwasserzähler 110mm/ 130mm, G3/4 -alle Passstücke müssen entfernt werden, sind keine Dauerbestandteile -KW-Wohnungsabgang -optional Zirkulation -Entlüftungsmöglichkeit des Heizkreises -sämtliche Rohrleitungen aus Edelstahl DN25 -Rohrschellen aus verzinktem Stahl mit Gummi- einlage zur Schall und Wärmeentkopplung -Rohranschlüsse nach unten abgehend -geringer Druckverlust auf der Trinkwasserseite -ohne Einsatz eines Proportionalmengenreglers -Regelbereich der Zapftemperatur 45-60 Grd C -strawa e class 63 Fußbodenheizungsverteiler zum Anschluss von maximal 12 Heizkreisen, Vor- und Rücklauf übereinander, Abgänge DN 15, mit Durchflussanzeiger 0-3 l/min im Vorlauf und Thermostatventileinsätzen aus Edelstahl im Rücklauf optional mit elektrothermischen Stellantrieben mit RE-OPEN-Funktion, strawalogiX Klemmleiste mit individüller Zuordnung der Stellantriebe zu den Raumthermostaten über ein Wählrad und kompletter Vorverdrahtung der strawatherm Stellantriebe mit der strawalogiX Klemmleiste -Gehäuse mit Rahmen und Tuer, bodenstehend, aus verzinktem Stahlblech, Stahlblech weiß ähnlich RAL 9010, formschönes Design, zur Verhinderung von Stauwärme und Kondenswasserbildung gearbeitet, einschließlich Bohrung zur Einbringung von Elektroanschluss, Schrank umseitig geschlossen, unten offen, Einbau in Mauerwerk oder Trockenbauwand, Befestigung mit Schrauben und Dübel, Blechdicke 1,5 mm -Station komplett montiert und auf Dichtigkeit geprüft, einschließlich der Dichtungen Technische Daten Frischwasserseite: -max. Betriebsdruck primär: 10 bar -max. Betriebstemperatur primär: 90 Grd C -max. Druckverlust primär: 400 mbar -stufenlose Einstellung der Vorhaltetemperatur zwischen 20 und 70 Grd C -max. Betriebsdruck sekundär: 10 bar -max. Betriebstemperatur sekundär: 70 Grd C -max. Druckverlust sekundär: 575 mbar -max. Warmwasserleistung bei 50 K Spreizung: 111 kW -max. Zapfmenge bei TWW = 60 Grd C: 32 l/min -min. Vordruck sekundär: 2,0 bar -Regelbereich der Zapftemperatur: 45-60 Grd C -Werkstoffe Fittinge sekundär: CuZn40Pb2 -Werkstoffe Fittinge primär: CuZn40Pb2 zum Teil CuZn39Pb3 -Werkstoffe Rohrleitungen: Edelstahl -Einbaumaße: Höhe 1400, Breite 700, Tiefe 160 (mm) Technische Daten Flächenheizungs- bzw. kühlungseitig: -max. Betriebsdruck 4 bar -max. Betriebstemperatur -10 bis 70 Grd C -max. Volumenstrom im Verteilerbalken 2,14 qm/h -max. Volumenstrom pro Heizkreis 0,18 qm/h -max. Heizleistung primär bei 10 K Spreizung: 25 kW -Regolux Durchflussanzeiger im VL Kvs = 1,23 qm/h -THV-Einsatz VA im RL Kvs = 2,56 qm/h Frischwasser-Wohnungsstation Friwara W32 4-Leiter 63 AP 5 Hkr. im AP-Schrank weiß RAL 9010 Schüttleistung 32 l/min Flächenheizung bzw. -kühlung: 5 Hkr. Art.-Nr: 31+320005 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
