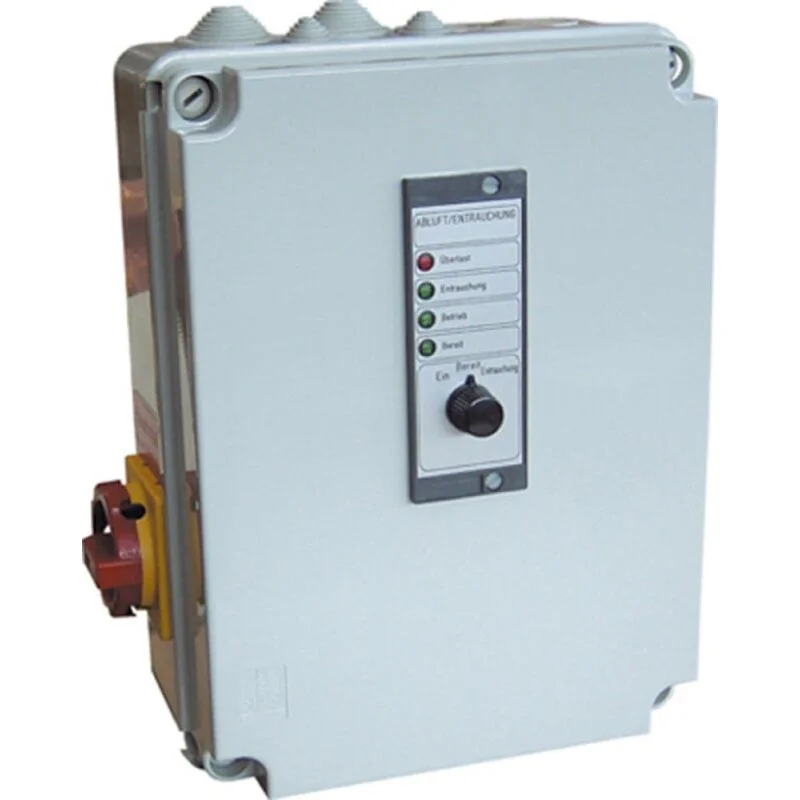

Systemair AES3.2-11kW, DA Steuerung

Description

Abluft- und Entrauchungssteuerung 2-stufig Dahlander

Funktionalitäten nach VDMA 24177 / mit TÜV-Zulassung

Vier unabhängige Meldeschleifen für Feuerwehrschalter, Brandmeldeanlage, Rauchmelder und Druckknopfmelder

Bis zu 20 anzuschließenden Rauchmelder je Meldeschleife

Innere Kleinspannungsversorgung mit Leistungsreserven z.B. für Anschluss externer akustischer bzw. optischer Melder.

Ausführung der Meldeschleifen in Grenzwerttechnik mit Überwachung auf Drahtbruch und Kurzschluss

Einstellbarer Analogausgang 0-10V zur Ansteuerung geeigneter Frequenzumformer und EC-Ventilatoren

Vorbereitet für Ankopplung und Steuerung über Systemair Buskoppler an ein Modbus-Bussystem

Abluft- und Entrauchungssteuerung 2-stufiger Schaltung, für einen Ventilator mit Drehstrommotor. Bis 22 kW besteht das Gehäuse aus Kunststoff, ab 30 kW aus Blech.

Motorschutzauslösebereiche (Standard):

Leistung Auslösebereich

0,55 kW 0,6 – 1,0A / 1,0 – 1,6A

0,75 kW 0,6 – 1,0A / 1,6 – 2,4A

1,3 – 1,8 kW 1,0 – 1,6A / 2,4 – 4,0A

2,6 – 4,0 kW 2,4 – 4,0A / 6,0 – 10,0A

5,5 – 7,5 kW 4,0 – 6,0A / 10,0 – 16,0A

11,0 kW 4,0 – 6,0A / 16,0 – 24,0A

15,0 kW 6,0 – 10,0A / 16,0 – 24,0A

18,5 kW 10,0 – 16,0A / 24,0 – 40,0A

22,0 kW 10,0 – 16,0A / 35,0 – 50,0A

33,0 kW 16,0 – 24,0A / 40,0 – 57,0A

(Wird ein anderer Auslösebereich benötigt, muss dies bei der Bestellung explizit angegeben werden)

Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
