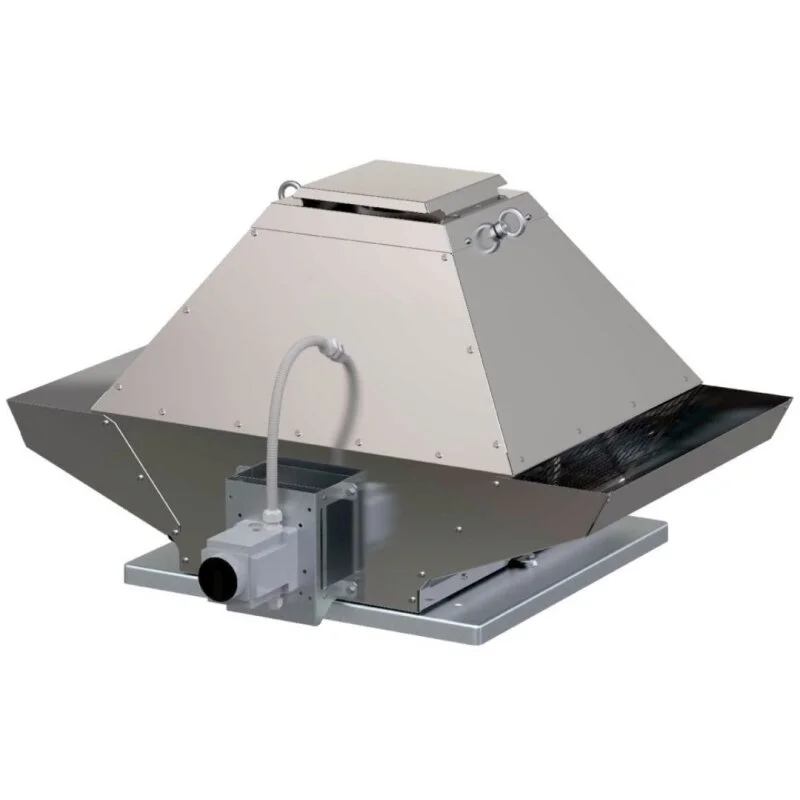

Systemair DVG-V 560D4-8/F400 Dachventilator

Description

Die DVG-V-Radialventilatoren mit vertikalem Ausblas, Bauform 2022, haben die doppelte Funktion, im Brandfall heiße Rauchgase abzusaugen, die bis zu 400°C für die Dauer von 2 Stunden standhalten können (F400/120, F400/90, F300, F200), und die normale tägliche Belüftung von Medien mit Temperaturen bis 120°C zu ermöglichen.
Die Ventilatoren bestehen aus einer Grundplatte mit einem Einlasskonus aus vorverzinktem Stahlblech und einem Außengehäuse aus seewasserbeständigen Aluminiumteilen, in das ein Vogelschutzgitter integriert ist. Der Ventilator ist mit einem rückwärts gekrümmten Radiallaufrad aus vorverzinktem Stahl (für die Größen 355 und 450) oder aus geschweißtem und verzinktem Stahl ausgestattet, mit einer Taper-Buchse, die die Wartung erleichtert, und einer gesicherten Schraubverbindung, die direkt auf der Motorwelle montiert ist. Bei den Baugrößen 355 und 450 ist ein ausschwenkbares Gehäuse eingebaut, das die Wartung vereinfacht. Jedes Aggregat ist nach ISO 21940-11 dynamisch ausgewuchtet und erreicht eine Güteklasse von G6.3.
Das Gerät wird von einem IE3-Hocheffizienzmotor angetrieben und ist an ein 3-Phasen-Netz angeschlossen. Die Motorkühlung erfolgt durch Umgebungsluft, die von der Oberseite des Gehäuses über ein Unterdrucksystem angesaugt wird. Der thermische PTC-Schutz ist serienmäßig integriert, während der Motorschutz in der Verantwortung des Kunden liegt. Im Falle eines Brandes ist eine Überbrückung der Motorschutzeinrichtungen erforderlich. Ein Serviceschalter ist serienmäßig außen am Gehäuse vorgesehen, mit einer Flanschverbindung gemäß der mitgelieferten Maßskizze.
Für die Drehzahlregelung von eintourigen Ventilatoren kann nur ein Frequenzumrichter eingesetzt werden. Es ist zu beachten, dass die DVG-Ventilatoren bei LGAI mit Umrichter und Sinusfilter heißgetestet wurden; daher ist die mitgelieferte Betriebsanleitung unbedingt zu beachten. Sollte im Brandfall ein Frequenzumrichter zum Einsatz kommen, ist eine Überbrückung des PTCs erforderlich und das Schalten auf die maximale Drehzahl auch nach einer eventuellen kurzen Netzunterbrechung sicherzustellen. Ein Betrieb über 50 Hz ist nur auf Anfrage zulässig. Für frequenzgeregelte Geräte kann ein zusätzlicher EMV-Schutz erforderlich sein, der auf Anfrage erhältlich ist.
Jedes Gerät wird gemäß der Norm EN 12101-3 bei LGAI, Barcelona, Spanien, geprüft und erhält ein von BSI, Niederlande, ausgestelltes Konstanthaltungszertifikat.
Technische Daten

Nenndaten
Nennspannung: 400V
Frequenz: 50Hz
Phasen: 3~
Phasen, Motor: 3~
Motor, Schaltung: YY
Leistungsaufnahme: 3.100W
Eingangsleistung kW: 3,1kW
Nenn-Wellenleistung (P2): 2,5kW
Anlaufstrom: 30,7A
Strom: 5,8A
Drehzahl: 1.433rpm
Volumenstrom: max. 11.250m³/h
Max. Fördermitteltemperatur für 120 min.: 400°C
Max. Fördermitteltemperatur: -20 bis 120°C

Schalldaten
Schalldruckpegel in 10m (Freifeld): 57dB(A)
Schalldruckpegel in 3m (Freifeld): 67dB(A)
Schalldruckpegel in 4m (Freifeld): 65dB(A)

Schutzklasse / Klassifizierung
Schutzart: IP55
Schutzart, Motor: IP55
Isolationsklasse: F
Zertifikat: 2797 CPR 597958
EU Standard: EN 12101-3

Daten gemäß ErP-Richtlinie
ErP ready: nicht ErP-relevant

Abmessungen und Gewichte
Kanalabmessungen, rund, Einlass: 560mm
Kanalabmessungen, rund, Einlass: 560mm
Gewicht: 107kg

Sonstiges
Kanalanschlussart: Rund
Motortyp: AC

Hersteller: Systemair
Typ: DVG-V 560D4-8-XL-F400
Artikelnummer: #9995444

Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
