Description

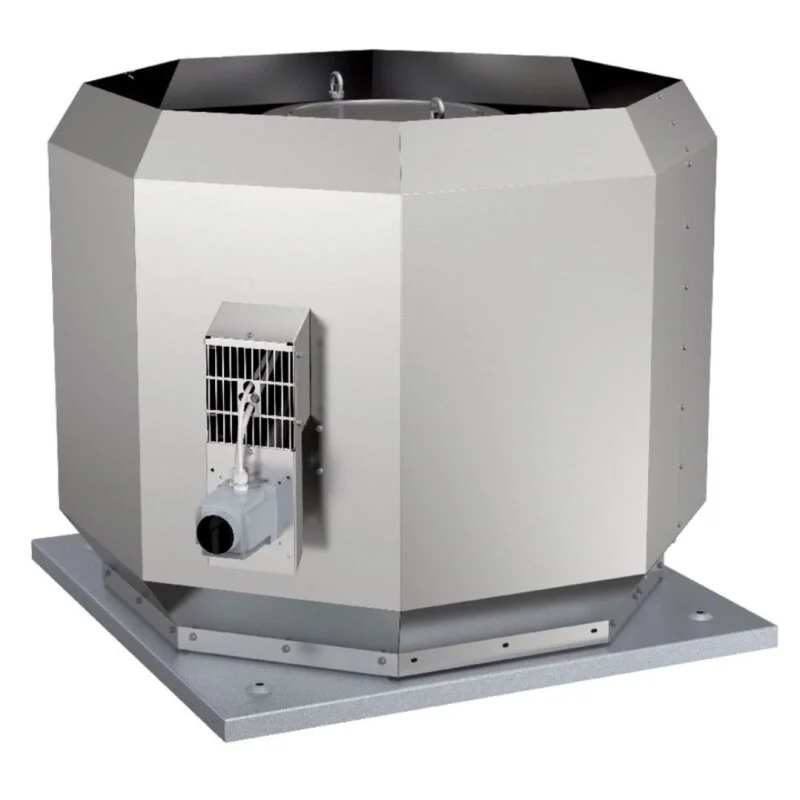

DVV 1000D4-8-XP/F400, Centrifugal roof fan 400°C/2h, vertical discharge
Achteckiger Gehäusemantel und Motorkapselung aus seewasserbeständigem Aluminium, isoliert, mit Vogelschutzgitter.
Grundrahmen und Einströmdüse aus galvanisch verzinktem Stahlblech.
Luftstromführung über Ringraum zwischen Gehäusemantel und Motorraum.
Radiallaufrad aus Edelstahl, rückwärtsgekrümmt, einseitig saugend, mit Nabe und gesicherter Schraubverbindung direkt auf der Motorwelle montiert.
Laufrad nach VDI 2060, Güteklasse Q 6,3, dynamisch gewuchtet nach DIN ISO 21940-11.
Innenläufermotor, IEC Flanschmotor, 2-tourig, polumschaltbar mit getrennten Wicklungen, isolierte Motorkapsel, Motorkühlung über isolierten Frischluftkanal im Unterdrucksystem.
Für Fördermitteltemperaturen von bis zu 120°C im Dauerbetrieb und 400°C/120min. geeignet.
Motorschutz bauseits.
Revisionsschalter am Gehäuse montiert, IP55.
Aufstellung im Außenbereich über beheizten Räumen.
Einbaulage vertikal.
Schneelastklasse 0.
Anschlussflanschabmessungen nach DIN 24154R3.
Geprüft nach EN 12101-3.
DIBt geprüft, Zertifikat nachweisbar.
Technische Daten:
Nenndaten
Nennspannung: 400V
Frequenz: 50Hz
Phase(n): 3~
Motor, Schaltung: YY
Leistungsaufnahme: 30.433W
Nenn-Wellenleistung (P2): 28kW
Anlaufstrom: 362A
Strom: 53,5A
Drehzahl: 1.465r.p.m.
Volumenstrom: max. ; 56,002; m³/h
Max. Fördermitteltemperatur für 120 min.: 400°C
Max. Fördermitteltemperatur: max. 120°C
Schalldaten
Schalldruckpegel in 10m (Freifeld): 80dB(A)
Schalldruckpegel in 4m (Freifeld): 88dB(A)
Schutzklasse / Klassifizierung
Schutzart, Motor: IP55
Isolationsklasse: F
EU Standard: EN 12101-3
Daten gemäß ErP-Richtlinie
ErP ready: Not ErP relevant
Abmessungen und Gewichte
Kanalabmessungen, rund, Einlass: 800mm
Kanalabmessungen, rund, Auslass: 800mm
Gewicht: 494kg
Sonstiges
Kanalanschlussart: Rund
Motortyp: AC
Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
