Description

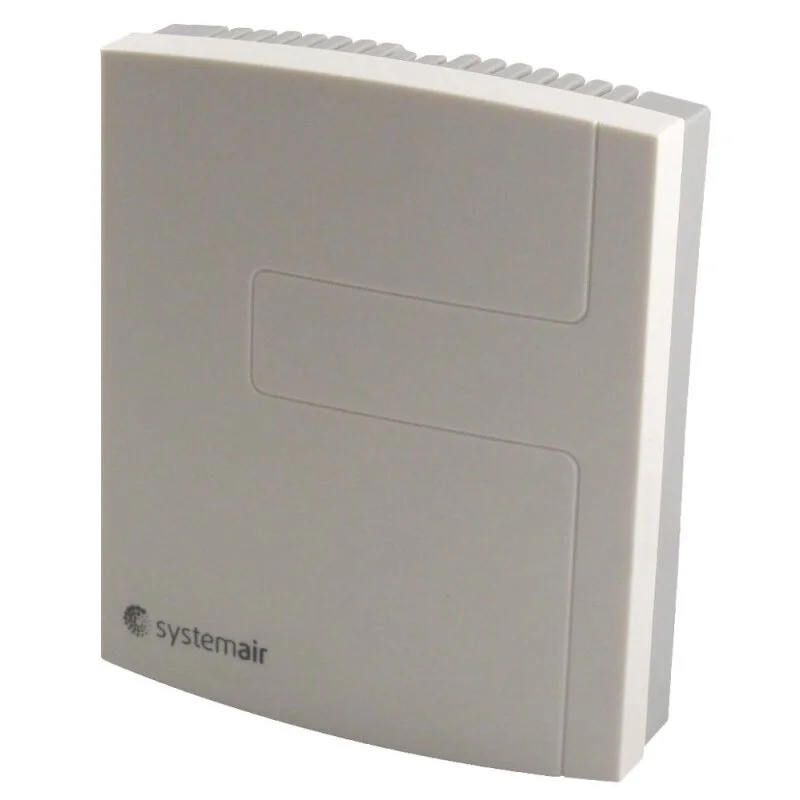

EC-Basic-U, Universal Regelung, 0-10V Eingangs.,100-240VAC, 50/60 Hz
Raumbediengerät zur Universalregelung.
Die Funktionsweise des Reglers basiert auf dem Vergleich des Eingangssignals mit einem einstellbaren Sollwert.
Er regelt ein Ausgangssignal von 0…10 V mit einem PI-Algorithmus in direkter oder invertierter Wirkungsweise in Abhängigkeit der Jumper-Position JP1.
Das Ausgangssignal wird an einen Ventilator angelegt.
JP1, 1-2 geschlossen: Stellsignal steigt, wenn der Istwert kleiner als der Sollwert ist
JP1, 2-3 geschlossen: Stellsignal steigt, wenn der Istwert größer als der Sollwert ist
Der Sollwert des Universalreglers wird mit dem Drehschalter SW1 eingestellt, der Proportionalbereich (P-Band) und Nachstellzeit (I-Zeit) mit dem Drehschalter SW2.
Der Spannungsbereich für den Ventilator wird mit den Drehpotentiometern MIN und MAX ausgewählt.
Das MIN-Drehpotentiometer wird verwendet, um die minimale Spannung zu definieren, das MAX-Drehpotentiometer um die entsprechende maximale Spannung zu definieren.
Der PI-Regler wird dann im Bereich der eingestellten MIN- bzw. MAX-Werte betrieben.
Regler zur Montage an der Wand.
Technische Daten:
Nenndaten
Nennspannung: 265V
Spannung: 85 bis 265V
Frequenz: 50; 60Hz
Leistungsaufnahme: 0W
Temperaturbereich: -20 bis 50°C
Regler und Sensoren
Arbeitsbereich: 0…100%
Abmessungen und Gewichte
Gewicht: 0,135kg
Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
