Description

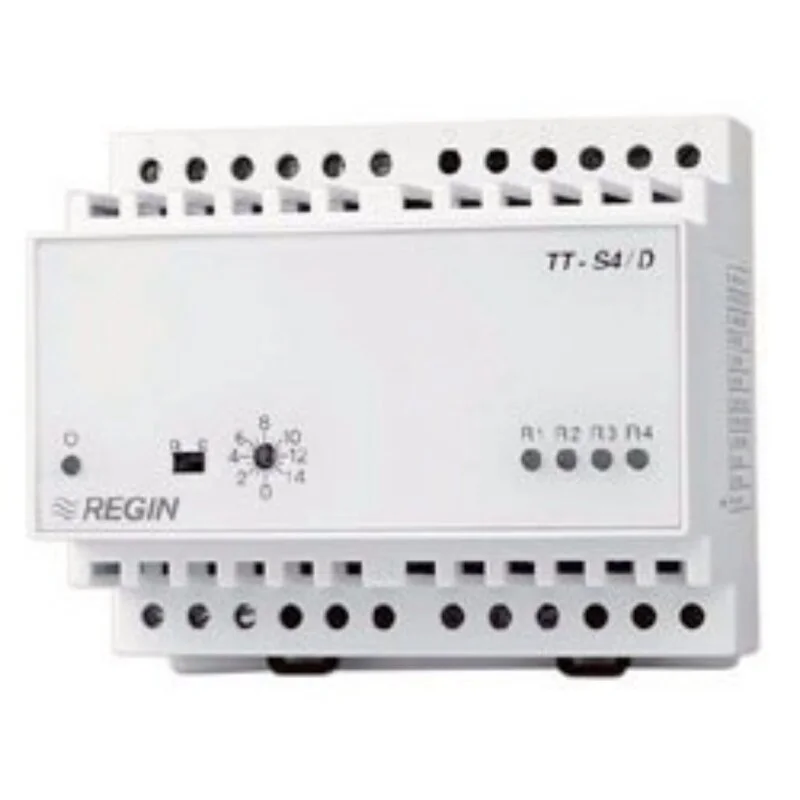

Stufenregler für die Regelung von Elektroheizungen; auch für die Stufenregelung von Kühlprozessen einsetzbar. Verfügt über sechs Ausgangsrelais für die Regelung von Heizungsgruppen und einem Analogausgang für die Sequenzregelung von Elektroheizungen. Alternativ dazu kann das sechste Relais auch als Nachlaufzeitverzögerung für die Erhitzernachkühlung verwendet werden.
Auswahl des Betriebsmodus (in Sequenz oder binär) mit einem Schiebeschalter auf der Vorderseite.
Im Sequenzmodus (S) werden die sechs (fünf) Ausgangsrelais einzeln nacheinander aktiviert, im Binärmodus (B) kann der TT-S6/D bis zu 64 (32) Stufen regeln. Die benötigte Anzahl an Stufen wird mit Hilfe des Drehschalters auf der Vorderseite eingestellt. Ausgestattet mit speziell entwickelter Zeitverzögerungsfunktion, mit der die Ausgangsstufen aktiviert bzw. deaktiviert werden können, um die Zeit für die Inbetriebnahme zu verkürzen und trotzdem eine stabile Regelung zu gewährleisten.
Um eine ausgeglichene Regelung zu gewährleisten, wird der Analogausgang vom TT-S6/D dafür genutzt, einen Teil des Erhitzerausgangs kontinuierlich über TTC25/TTC40F/TTC2000 zu regeln. Der Rest wird über die Ausgangsstufen des Stufenreglers geregelt. Im Sequenzmodus (S) müssen alle Lasten im Erhitzer die gleiche Größe haben. Im Binärmodus muss die erste Last des Stufenreglers die gleiche Größe haben wie der vom TTC25/40F geregelte Teillast. Im Binärmodus mit einer kontinuierlich geregelten Teillast muss der Erhitzer in die Teile 1+1+2+4+8+16+32 eingeteilt werden. Bei drei Phasen mit 400 V können TT-S6/D und TTC40F zusammen bis zu 1600 kW regeln (binär) und bei drei Phasen mit 230 V bis zu 960 kW.
Technische Daten
Nenndaten
Nennspannung: 24V
Spannungsart: AC
Schutzklasse / Klassifizierung
Schutzart: IP20
Abmessungen und Gewichte
Gewicht: 0,325kg
Hersteller: Systemair
Typ: Erweiterungsmodul TT-S6/D
Artikelnummer: #13668
Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
