Verrohrungssystem für Luft-/Wasser-Wärmepumpe Erdreichverlegung DN32 Aeroline inox terra

Description

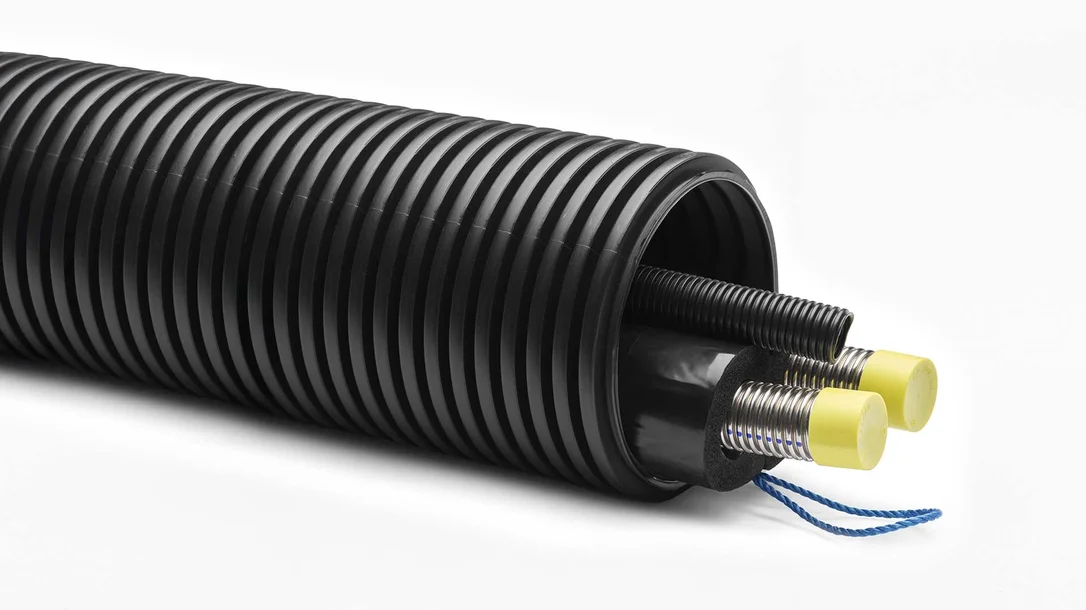

Das AEROLINE® inox terra System der Nennweite DN 32 ist eine hochwertige Lösung zur erdverlegten Anbindung von Luft-/Wasser- und Sole-/Wasser-Wärmepumpen. Im Unterschied zur pex terra Variante setzt dieses System auf korrosionsbeständige Edelstahl-Wellrohre (1.4404) und eine leistungsstarke EPDM-Wärmedämmung. Diese Materialkombination ermöglicht höhere Betriebstemperaturen und bietet eine exzellente Langlebigkeit. Das System wird durch ein robustes, doppelwandiges Außenmantelrohr geschützt.

Trotz der stabilen Materialien bleibt die Handhabung flexibel. Die Wellrohr-Technologie erlaubt einen Biegeradius von 50 cm, wodurch sich die Leitung gut an örtliche Gegebenheiten anpassen lässt. Ein integriertes Leerrohr (Innen-Ø 25 mm) ermöglicht das gleichzeitige Einziehen von Steuer- oder Lastleitungen, was zusätzliche Erdarbeiten überflüssig macht. Die Dämmstärke ist bei dieser Dimension asymmetrisch optimiert (Vorlauf 25 mm / Rücklauf 19 mm), um Wärmeverluste effektiv zu minimieren.

Wir liefern das System als vorkonfektionierte Rollenware, um Verschnitt auf der Baustelle zu vermeiden. Für den Anschluss der Edelstahlwellrohre ist das System auf die zugehörigen Verschraubungssätze abgestimmt. Der Hersteller knüpft seine Gewährleistung an die Nutzung dieser systemkonformen Komponenten. Wir empfehlen daher ausdrücklich die Verwendung der passenden Verschraubungen aus unserem professionellen Zubehörsortiment, um eine fachgerechte Installation sicherzustellen.

Das Wichtigste kompakt

• Artikel: AEROLINE inox terra
• Typ: DN 32
• Anwendungsbereich: Erdverlegte Anbindung von Wärmepumpen (Luft/Wasser, Sole/Wasser)
• Mediumrohr: Edelstahl-Wellrohr, Werkstoff-Nr. 1.4404 (AISI 316L)
• Mantelrohr: Doppelwandiges PE-HD Wellrohr, Außendurchmesser 200 mm
• Dämmung: EPDM-Kautschuk (VL 25 mm / RL 19 mm)
• Wärmeleitfähigkeit: 0,038 W/mK bei 40 °C
• Ausstattung: Integriertes Leerrohr (Innen-Ø 25 mm) für Kabel
• Biegeradius: 50 cm
• Druckfestigkeit: Max. Betriebsdruck 6,5 bar
• Enthaltenes Zubehör: Biegehilfe (Gurtband) und Trassenwarnband
• Lieferform: Rollenware in Längen von 5 m bis 25 m

Profi-Tipp:

Für einen sauberen und dichten Abschluss des 200 mm Mantelrohres empfehlen wir das passende Mantelrohr-Abdichtset aus unserem Zubehör. Dieses sorgt nicht nur für Dichtheit gegen drückendes Wasser, sondern dient auch als Festlagerung für die Edelstahlwellrohre. Nutzen Sie zudem das mitgelieferte Gurtband als Biegehilfe, um feste Bögen einfacher herzustellen.

Schlussbemerkung:

Das AEROLINE® inox terra System DN 32 verbindet die Robustheit von Edelstahl mit der Effizienz einer EPDM-Hochtemperaturdämmung. Es ist die ideale Wahl für Bauherren und Installateure, die bei der Erdverlegung auf maximale Beständigkeit und Sicherheit setzen wollen.

Erhebliche Reduzierung der Wärmeverluste – Schaubild
(nachgewiesen durch eine Finite-Elemente-Berechnung des FIW München)
