Description

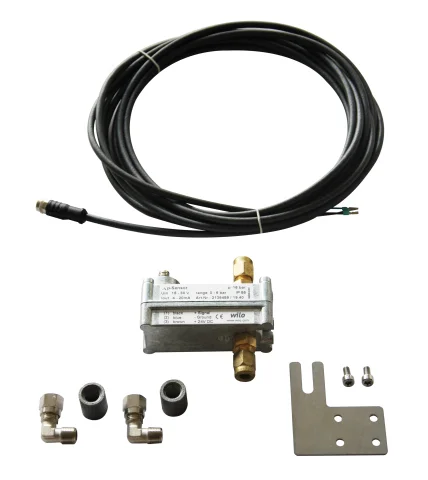

Wilo Differenzdruck-Geber DDG 20 (4-20 mA) Signalgeber mit Befestigungselementen zur differenzdruckabhängigen stufenlosen Drehzahlregelung. Mit 5 m Anschlusskabel zum Anschluss an das Schaltgerät, größere Entfernungen sind bauseitig zu verlängern: Bis 25 m: 3 x 0,75 mm2, abgeschirmt. Bis 250 m: 3 x 1,5 mm2, abgeschirmt. Hinweis: nicht mit VR-HVAC anwendbar Lieferumfang 1 x Differenzdrucksensor 2 x Schneidringverschraubungen DIN 3862 dd = 6 mm 2 x Winkelschneidringverschraubungen R 1/8 x dd = 6 mm 5 m Anschlusskabel zum Schaltgerät (3 x 0,34 mm2) 1x Halteblech für den Differenzdrucksensor 2 Schrauben zum Befestigen des Differenzdrucksensors Kupferwendel bauseits erforderlich Technische Daten Bemessungsspannung: 24 V Max. Betriebsspannung: Schutzart: Messbereich min.: 1 bar Messbereich max.: 2 bar Ausgangssignal: Kabellänge: 5 m Kabelquerschnitt: 3×0,34 mm2 Min. Medientemperatur: -20 oC Max. Medientemperatur: 80 oC Min. Umgebungstemperatur: 0 oC Max. Umgebungstemperatur: 70 oC Länge: 225 mm Breite: 185 mm Höhe: 155 mm Gewicht netto ca.: 0.79 kg Fabrikat: Art.-Nr.: 2136456 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 [email protected] .de/de/Imprint.html
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
