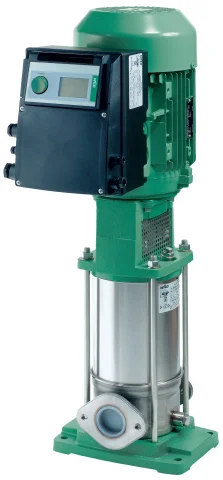

Wilo Hochdruck-Kreiselpumpe Multivert MVIE 7001-3/25/E/3-2-2G,DN100,5.5kW Normalsaugende vertikale Hochdruck Kreiselpumpe in Inline-Bauart mit eingebautem luftgekühltem Frequenzumrichter Der eingebaute Frequenzumrichter ermöglicht eine variable Drehzahl sowie Druck- und PID Regelung. Regelungsarten „Drehzahlregelung“: Manuell durch grünen Knopf oder durch externe Signale Konstanter oder variabler Druck: Druckregelung mit Sensor, Sollwerteinstellung durch grünen Knopf oder externe Signale PID-Regelung: andere konstante Steuerungsvariablen (Temperatur, Volumenstrom, Druck….) mit Sensor, Sollwert-Einstellung mit dem grünen Knopf, mithilfe externer Signale Das Elektronikmodul bietet verschiedene Schutzfunktionen einschließlich Überlastschutz, Wassermangelerkennung als auch Schutz vor Netzunterspannung oder -überspannung, hoher Umgebungstemperatur, Phasenausfall, blockierten Pumpen und Kurzschluss. Fehlermeldungen werden über das Display ausgegeben. Eingang: In1: Eingang, Sensorsignal 4 – 20 mA, 0 10 V, 0 – 20 mA oder 2 – 10 V In2: Eingang, Sollwert 0 – 20 mA, 0 – 10 V, 4 – 20 mA oder 2 – 10 V Ausgang: Spannungsausgang +24 V mit max. Kontaktstärke von 60 mA Potentialfreie Sammelbetriebs- und Sammelstörmeldungen Ext. Ein-/Aus-Modus. Infrarotkommunikation Steckplatz für Wilo-IF-Module Modbus, BACnet, CAN, PLR, LON für die Anbindung an die Gebäudeautomation Der Anschluss der Pumpen- und Motorwelle erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Pumpe geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, industriellen Umwälzsystemen, Prozesswasser- und Kühlwasserkreisläufen, Feuerlöschanlagen, Waschanlagen und der Bewässerung. Sie kann ferner in Waschanlagen sowie für die Bewässerung verwendet werden. Besonderheiten/Produktvorteile Korrosionsbeständige Lauf- und Leiträder und Stufengehäuse Lieferumfang Wilo-Multivert MVIE-Hochdruck Kreiselpumpe Einbau- und Betriebsanleitung Hinweise zur Bauart Runde Gegenflansche sind als Zubehör erhältlich Optionale, einsteckbare IF-Module Sensoren sind als Zubehör erhältlich. Bypass-Sets sind als Zubehör erhältlich. Betriebsdaten Produktdaten Min. Medientemperatur: -15 oC Max. Medientemperatur: 120 oC Max. Umgebungstemperatur: 50 oC Maximaler Betriebsdruck: 25 bar Maximaler Zulaufdruck: 10 bar Mindesteffizienzindex (MEI): 0.4 Motordaten Elektromagnetische Verträglichkeit: Netzanschluss: 3×380 V, 50/60 Hz 3×400 V, 50/60 Hz 3×440 V, 50/60 Hz 3×460 V, 50/60 Hz 3×480 V, 50/60 Hz Spannungstoleranz: Motornennleistung: 5500 W Motor-Effizienzklasse: Nennstrom: 5.6 A Drehzahl min.: 1000 U/Min Drehzahl max.: 2905 U/Min Isolationsklasse: F Schutzart: Werkstoffe Pumpengehäuse: EN-GJL-250 Laufrad: rostfreier Stahl Welle: rostfreier Stahl Wellendichtung: U3BE3GG Material Dichtung: EPDM Einbaumaße Saugseitiger Rohranschluss: DN 100 Druckseitiger Rohranschluss: DN 100 Bestellinformationen Fabrikat: Produktbezeichnung: Multivert MVIE 7001 (3×380/400/460 V, EPDM, ) Gewicht netto ca.: 133.9 kg Artikelnummer: 4122319 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 [email protected] .de/de/Imprint.html
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
