Description

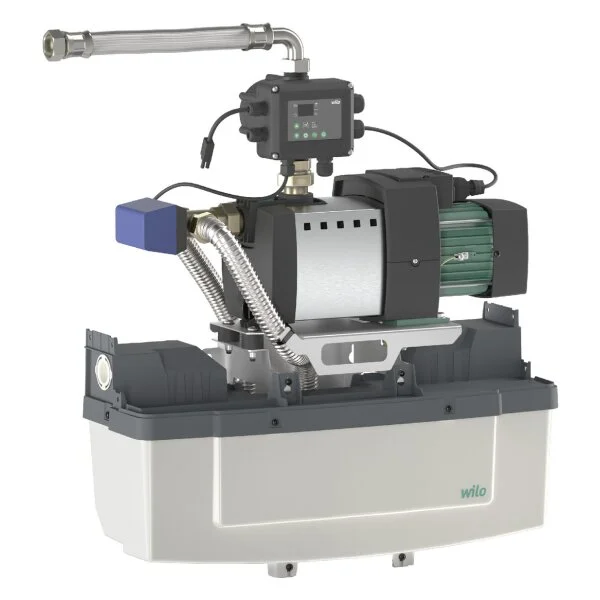

Die Wilo-RAIN3 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle des Touch-LCD in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.
Besonderheiten / Produktvorteile
- Einfache Installation dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten
- Hoher Bedienkomfort und einfache Einstellungsmöglichkeiten durch eine einzigartige Kombination aus intuitiver LCD-Touchoberfläche und umfangreichen Regelfunktionen
- Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen
- Hygienesicherheit durch Rückflussverhinderer und Nachspeisebehälter gemäß DIN 1989 und EN 1717
- Leiser Betrieb bei wohnraumnaher Installation
- Hoher Anwendungskomfort durch update-fähige Steuerung über Wifi für den Wilo-Service
Ausstattung / Funktionen
Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:
- HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
- 11 l Nachspeisebehälter für die Frischwassernachspeisung mit Schwimmerventil
- 3-Wege-Ventil
- Vorder- und rückseitige Abdeckung
- druckseitiger Anschluss, Schlauch G 1″
- saugseitiger Anschluss, Schlauch G 1″
- Anschluss für städtisches Wasserversorgungsnetz G ¾“, maximal 6 bar
- 3 m Netzanschlusskabel und Stecker
- 4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
- 4…20 mA Druckgeber
- Im Nachspeisebehälter installierter Überlauf-Sensor
- Akustischer Alarm
- Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
- Elektronisches Steuergerät mit Farb-LCD-Touchscreen
Bedienung / Display
- Display mit Farb-LCD-Touchscreen
- Permanentanzeige für den Füllstand in der Zisterne, Betriebsdruck und -modus (automatisch – manuell), Fördermodus (Regenwasser – Leitungswasser)
- Protokollierung der 10 letzten Störungen
Steuerung
Voll-automatische Regelung von:
- HiMulti 3 P selbstansaugende Kreiselpumpe
- Einstellbarer Auslösedruck
- Betriebsmodi der Anlagen (manuell oder automatisch)
- 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Leitungswassernetz
- Füllstandsüberwachung der Zisterne
- Nachspeisebehälter-Überlauf-Erkennung
- Pumpen-Trockenlaufschutz
- Selbstansaug-Unterstützung
- Automatischer periodischer Wasseraustausch im Nachspeisebehälter (Zyklus wählbar)
- Betriebs- und Störmeldungen
- Optional externer Alarm oder Störmeldung
- Optionale Tauchmotorpumpe (Zisternenpumpe)
Überwachung
- Regenwasser-Füllstand im Speicherbehälter dank 4…20 m Füllstandssensor
- Aktueller Versorgungsdruck
- Pumpen-Trockenlaufschutz
- Kontinuitätsüberwachung der Sensorkabel
- Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter
- Nachspeisebehälter-Überlauf
Schnittstellen
- Relais für optionale Tauchmotorpumpe
- Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar
- Potenzialfreier Kontakt für Sensor zur Überlauf- oder Rückstau-Erkennung
Zusätzliche elektrische Anschlüsse am Regelgerät
Regelung optionaler Geräte oder für die Kommunikation nutzbar:
- Anschluss einer Zisternenpumpe:
- Bei eventuellen Ansaugproblemen durch Überschreiten der maximalen Saughöhe der Hauptpumpe (z. B. Zisterne zu tief oder Rohre zu lang) ist eine Zisternenpumpe (Tauchpumpe, 230 V, max. 3 A) an das Regelgerät anzuschließen. Pumpen für diese Anwendungsfälle sind bei Wilo erhältlich. Fachhandwerker befragen.
- potentialfreier Kontakt als verwendbare Störmeldung
- Sensor zur Überlauf- oder Rückstau-Erkennung
