Description

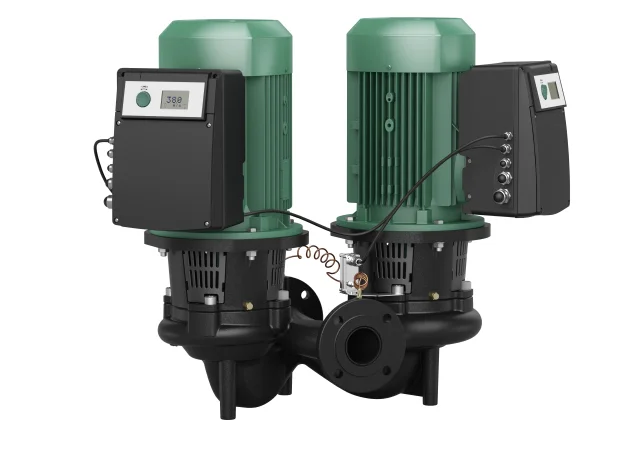

Wilo Trockenläufer-Energiespar-Doppelp. DL-E 65/150-5,5/2,DN65,5.5kW Trockenläufer-Doppelpumpe in Inline Bauform für Rohreinbau oder Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (dp-c/dp-v). Konstruktion: Einstufige Niederdruck-Kreiselpumpe Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie), Flansche PN 16 – gebohrt nach EN 1092-2 Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung …-R1 ohne Differenzdruckgeber) Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung Gleitringdichtung für Wasserförderung bis T=140 oC. Bis Tmax= +40 oC ist eine Glykol-beimischung von 20 bis 40% Volumenanteil zulässig Sondergleitringdichtungen bei Wasser /Glykolgemischen abweichend von 20-40 % Vol.-Anteil Glykol und einer Medientemperatur von kleiner gleich 40 oC oder anderen von Wasserabweichenden Medien (Mehrpreis). Zubehör: Konsolen für Fundamentbefestigung IR-Monitor IF-Modul PLR IF-Modul LON IF-Modul Modbus IF-Modul BACnet IF-Modul CAN Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC Differenzdruckgeber (DDG)-Sets 0-10 V für Pumpen in der Ausführung …-R1 Serienmäßige Ausrüstung: Ein-Knopf-Handbedienebene für: Pumpe Ein/Aus Sollwert- bzw. Drehzahleinstellung Wahl der Regelungsart: dp-c (Differenzdruck constant), dp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller) Wahl der Betriebsart bei Doppelpumpenbetrieb (Haupt /Reservebetrieb, Additionsbetrieb) Konfiguration der Betriebsparameter Fehlerquittierung Pumpendisplay zur Anzeige von: Regelungsart Sollwert (z.B. Differenzdruck oder Drehzahl) Fehler- und Warnmeldungen Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors) Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch) Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais) Gerätedaten (z.B. Pumpenname) Betriebsdaten Medientemperatur: -20 oC Umgebungstemperatur: 0 oC Maximaler Betriebsdruck: 16 bar Auslegungshinweis: 16 bar bis 120oC, 13 bar bis 140oC Mindesteffizienzindex (MEI): 0.4 Motordaten Motor-Effizienzklasse: Störaussendung: Störfestigkeit: Netzanschluss: 3×380 V, 50/60 Hz 3×400 V, 50/60 Hz 3×440 V, 50/60 Hz Motornennleistung: 5500 W Drehzahl max.: 2900 U/Min Nennstrom: 10.3 A Isolationsklasse: F Schutzart Motor: Motorschutz: KLF integriert Werkstoffe Pumpengehäuse: EN-GJL-250 Laufrad: Gusseisen Welle: rostfreier Stahl Wellendichtung: AQ1EGG Laterne: 5.1301, KTL-beschichtet Einbaumaße Saugseitiger Rohranschluss: DN 65 Druckseitiger Rohranschluss: DN 65 Baulänge: 430 mm Bestellinformationen Fabrikat: Produktbezeichnung: CronoTwin-DL-E 65/150-5,5/2 Gewicht netto ca.: 211 kg Artikelnummer: 2159415 WILO SE Wilopark 1 44263 Dortmund T 0231 4102-0 F 0231 4102-7363 [email protected] .de/de/Imprint.html
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
