Wolf Wärmepumpencenter CHC-Monoblock 07/300 inklusive CHA07/400V+WW-Speicher+BM-2

Description

Wolf Wärmepumpencenter CHC-Monoblock 07/300 inklusive CHA07/400V+WW-Speicher+BM-2

• Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 bzw. 0,6 m2)
• Komponenten in einer Einheit
• kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT

Wärmepumpencenter bestehend aus:

• 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK)
• Befüll- und Entleerungs-Hahn und Tauchhülse, inkl. Magnesiumschutzanode
• Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage
• MAG, 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831
• inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828
• Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5″ Farbdisplay mit Klartextanzeige

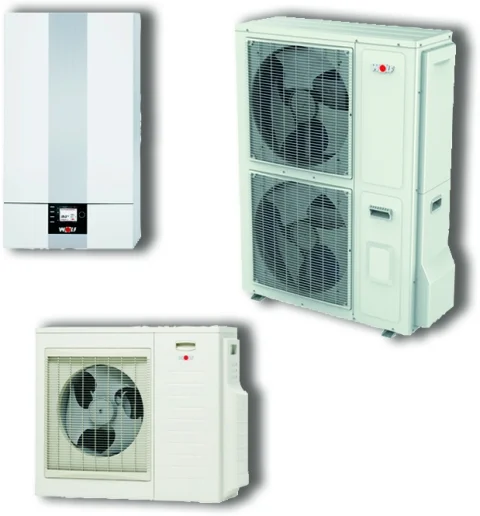

• Wärmepumpe CHA-Monoblock: Mit integriertem 9kW Elektroheizelement und energieeffiziente Ausführung
• Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung
• Natürliches Kältemittel R290
• Vorlauftemperatur bis 70° C im reinen WP-Betrieb
• EHPA-zertifiziert, SG-ready, hybridfähig

Außeneinheit:

• Stufenlose Leistungsregelung, Inverter
• Zwei separat elektr. gesteuerte Expansionsventile
• Rippenrohrverdampfer aus Kupferrohr mit aufgepr. Alu-Lamellen und hydrophober Schutzbeschichtung
• Im Gehäuse integr. Metallschutzgitter
• Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger
• Vorlauf- und Rücklaufsensoren im Gerät integriert
• Hydr. und el. Anschluss unter- und rückseitig zubehörlos
• Hohe JAZ durch optimierten Verdampfer und EC-Eulenflügelaxialventilator
• EEK Raumheizung Mitteltemperatur: A++
• Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung
• Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter
• Nachtbetrieb und Schallentkopplung
• Heizbetrieb: max. Heizwassertemperatur von 75°C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
• Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole
• Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits
• Verdampferabtauung über Kreislaufumkehr

Inneneinheit:

• Hocheffizienzumwälzpumpe EEi <= 0.21 für Heizkreis und WW-Betrieb integriert
• Spreizungsregelung über Pumpendreh-zahl. 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb. Integr. Wärmemengenzähler nach BAFA mittels Durchflusssensor
• 9kW (400V) E-Heizelement
• Warnmeldung bei niedrigem Wasserdruck mit Heizwasserdrucksensor
• Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunst-stoffablaufschlauch (Innen-Ø 19 mm), manuellem Entlüfter und analogem Druckmanometer
• Regler mit Steuer- und Überwachungsorganen der gesamten Wärmepumpe
• Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge für Sammlerfühler/ Taupunktwächter/ Ext. Ansteuerung 0-10V. Ausgänge: Ext. Heizkreispumpe, Anforderung 2. Wärmeerzeugers
• Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge
• Vorbereitet für WOLF Link Home
• Hydr. Anschlüsse DN28 (Glattrohr)

Technische Daten Außenmodul:

• Wärmepumpenart Luft / Wasser Monoblock Konformität CE Abmessungen: (BxHxT) incl. Füße, incl. Fronttüren: Außeneinheit 1286x979x586 mm, Inneneinheit 440x790x340 mm
• Gewicht: Außeneinheit 152 kg, Inneneinheit 27 kg
• Kältekreis Kältemitteltyp/GWP R290/3 Füllmenge/CO2eq 3,1/0,009kg/t Kältemittelöl PZ46M Füllmenge Kältemittelöl 900ml Kompressor-Typ Scroll Heizleistung/COP bei Nennleistung nach EN14511: A2/W35: 5,15 / 4,54 A7/W35: 4,50 / 5,47 A10/W35: 2,97 / 5,88 A-7/W35: 5,88 / 2,73 Leistungsbereich bei: A2/W35kW 1,9-7,0 A7/W35kW 2,2-7,0 A-7/W35kW 1,6-6,9 Kühlleistung / EER bei (Nennleistung nach EN14511) A35/W18: 5,01 / 5,83 A35/W7: 3,43 / 3,86 Leistungsbereich Verdichter bei A35/W18: 2,3 – 7,0 A35/W/: 1,9 – 6,5 Schall AußeneinheitA7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
• Schallleistungspegel bei Nenn-Wärmeleistung (ErP) 52dB(A) Tag max. 58dB(A) im reduziertem Nachtbetrieb 49dB(A)
• Schalldruckpegel im reduziertem Nachtbetrieb (in 3m Entfernung, frei aufgestellt) 32dB(A)
• Einsatzgrenzen Temperatur Betriebsgrenzen: Heizbetrieb +15° – +70°C Kühlbetrieb +7° – +30°C max. Heizwassertemperatur mit E-Heizung 75°C
• Luft Heizbetrieb min/max. -22° / +40°C
• Luft Kühlbetrieb min/max. +10° / +45°C
• Heizwasser Mindestvolumenstrom für Abtauung 20L/min Restförderhöhe bei min. Volumenstrom für Abtauung 610 mbar
• maximaler Betriebsdruck Heizkreis 3bar
• Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 3.300m³/h
• Anschlüsse Inneneinheit: Vorlauf von AußeneinheitHeizung/Warmwasser 28×1
• Außeneinheit Vorlauf/Rücklauf G1¼“ IG Kondensatwasseranschluss DN50
• Elektrik Außeneinheit Netzanschluss / Absicherung Steuerspannung 1NPE, 230VAC, 50Hz / 16A (B)
• Leistungsaufnahme Standby 13W Leistung/Strom/cos(A7/W35) 509W/2,2A/0,8
• max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 3,7kW
• max. Verdichterstrom innerhalb der Einsatzgrenzen 9,6A
• Maximale Anzahl Verdichterstarts pro Stunde 6
• Schutzart Außeneinheit IP 24
• Elektrik Inneneinheit Netzanschluss / Absicherung Außeneinheit
• Elektroheizelement 3PE,400VAC,50Hz/20A(B)
• Steuerspannung 1NPE,230VAC,50Hz/16A(B)
• Leistungsaufnahme Elektroheizelement 9kW
• Heizkreispumpe/Standby 3-75W/2W
• Maximale Stromaufnahme Elektroheizelement (9kW) A 13 (400VAC)
• Schutzart Inneneinheit IP 20
• Enerigeeffizienzklasse: Raumheizung Niedertemperatur: A+++, Raumheizung Mitteltemperatur: A++, Warmwasserspeicher: C
• Speicherinhalt Warmwasserspeicher 280L Leistungskennzahl NL50: 3,2
• Abmessungen (BxHxT): 600x1829x999 mm
• Gewicht Warmwasserspeicher: 140kg
• Anschlüsse: G1″ VL/RL und G¾“kW, WW, Zirkulation von oben

Fabrikat: WOLF GmbH

Artikel-Nummer: 9146841

Da es sich um ein sicherheitsrelevantes Bauteil handelt, ist die Installation ausschließlich durch einen autorisierten Fachhandwerker durchzuführen!
