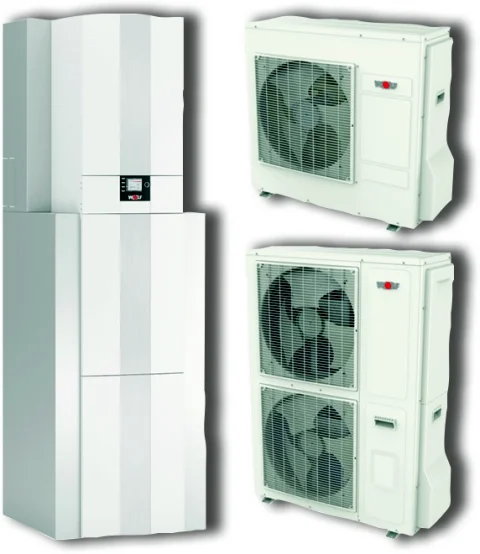

Wolf WP-Center CHC-Split 10/300-50 inkl. BWL-1S-10/400V+WW-Speicher+Puffer 9146674

Description

Wolf WP-Center CHC-Split 10/300-50 inkl. BWL-1S-10/400V+WW-Speicher+Puffer Modularer Wärmeerzeuger (Fläche max. 0,6 m2), Komponenten in einer Einheit integriert, kombinierbar mit zentraler Wohnraumlüftung WOLF CWL-T-EXCELLENT. Wärmepumpencenter bestehend aus:280l Warmwasserspeicher nach DIN4753 aus spezial-emailliertem Stahl S235JR mit 3,0m2-Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungs-Hahn und Tauchhülse, inkl. Magnesium-Schutzanode,50l Pufferspeicher (Stahl S235JR) für Abtauenergie, PU-Hartschaum-wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK), hydraulisch in Serie geschalten inkl. voreingestelltem Überströmventil, geeignet im Kühlbetrieb bis 18 CC,9mm EPDM-Schaum Edelstahlwellrohr-Verrohrungssets, (1.4404) mit Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage,MAG, 24 Liter, Max. Betriebsdruck 3 bar, nach DIN EN 13831, inkl. Kappenventil für Heizung mit Absicherung gegen unbeabsichtigtes Schließen inkl. Entleerung gemäß DIN EN 12828,Bedienmodul BM-2 inkl. Außentemperatur-fühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5″ Farbdisplay mit Klartextanzeige,Wärmepumpe BWL-1Sin Splitbauweise, mit integr. Elektro-heizelement. Modulierend, Heiz- und Kühlbetrieb, WW-Bereitung. EHPA-zertifiziert, SG-Ready. Außenmodul: Stufenlose Leistungsregelung, Inverter-Technik für effizienten Teillastbetrieb. Expansionsventil für hohen COP durch exakte Füllgradoptimierung und adaptive Anpassung. Kupferrippenrohr-Verdampfer mit aufgepressten Alu-Lamellen und Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Hohe JAZ durch optimierte Verdampferleistung und drehzahlgeregelten EC-Axialventilator. Motor statisch und dynamisch gewuchtet und schwingungsfrei gelagert. Kältekreis nach Richtlinie für Druckgeräte 2014/68/EU mit Doppelrollkolben-Verdichter. Nachtmodus zur Schallreduktion. Außenmodul witterungsbeständig, inkl. seitliche Anschlüsse abgedeckt. Heizbetrieb: max. Heizwassertemperatur von 55CC. R410A für einfache Leitungslänge bis 12m vorgefüllt. Boden- oder Wandkonsole. Kältemittelleitungen zwischen Außen- und Innenmodul bauseits. Verdampfer-Abtauung über Kreislaufumkehr. Innenmodul: Hocheffizienz-Umwälzpumpe EEi <= 0.23 für Heizkreis und WW-Betrieb integriert. Spreizungsregelung über Pumpendrehzahl für optimalen Heizwasservolumenstrom. 3-Wege-Umschaltventil zum Wechsel zwischen Heiz-/Kühl- und Warmwasserbetrieb.Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor, Vorlauf- und Rücklauffühler. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als ondensator.Strömungs-/ effizienzoptimiertes Elektroheizelement 230/400V mit 6 kW im Durchlaufprinzip. Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor. Innenmodul gedämmt inkl. Heizkreis-Sicherheitsventil 3 bar, manuellem Entlüfter und analogem Druck-manometer. Regler mit Steuer- und Über-wachungsorganen der gesamten Wärmepumpe.Eingänge der Regelung: eBUS, Speicherfühler, Außenfühler, EVU / Smart Grid / PV-Anhebung, 2 programmierbare Eingänge z.B. für Sammlerfühler / Taupunktwächter / Externe Ansteuerung 0-10V. Ausgänge: Externe Heizkreispumpe, Anforderung eines 2. Wärmeerzeugers, Externes 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, Programmierbarer Ausgang. Vorbereitet für WOLF LINK HOME/ISM-7i zur Kommunikation über Smartphone, Laptop, PC oder dem Internet über die Smartset App und Web-Oberfläche. Anschlüsse Kältemittelleitung D10/16mm. Technische Daten Außenmodul: F|Nennspannung: 3PE/400V/50Hz F|Anlaufstrom Verdichter: 10 A F|Absicherung Verdichter: C 20A Automat F|Maximaler Verdichterstrom innerhalb der F|Einsatzgrenzen: 8 A F|Schutzart: IP 24 F|Abmessungen (BxHxT): 964x1261x363mm F|Luftvolumenstrom F|im Nennbetriebspunkt: 3500 m3/h F|Gewicht: 110 kg F|Schallleistungspegel Außenmodul bezogen F|auf A7/W55 nach EN12102: 61 dB(A) F|Max. Schallleistungspegel F|Außenmodul: 64 dB(A) F|Max. Schallleistungspegel Außenmodul F|im reduziertem Nachtbetrieb: 57 dB(A) F|Kältemittelfüllmenge: F|2,95 kg/6,16t CO2eq R410A (GWP2088) F|Kältemittelöl: POE F|Füllmenge Kältemittelöl: 1100 ml F|Luftbetriebstemperatur: F|Heizbetrieb: -20 - +35 C F|Kühlbetrieb: +10 - +45 C F|Technische Daten Innenmodul: F|Hocheffizienz-Umwälzpumpe F|Typ Wilo YONO S 1-7 Para EEI <= 0.23 F|Elektroanschluss Regelung: F|1NPE/230V/50Hz F|Schutzart: IP 20 F|Abmessungen (BxHxT): 440x790x340mm F|Gewicht: 35kg F|Vorlauftemperaturbereich: 20-55C F|Wasservolumenstrom: F|minimal (7K): 21 l/min F|nominal (5K): 29 l/min F|maximal (4K): 36 l/min F|Max. externer Druckverlust (RFH) bei F|nominalem Volumenstrom: 550mbar F|Druckverlust Wärmepumpe bei F|nominalem Wasservolumenstrom: 121mbar F|Wasserseitiger Anschluss: F|3xD28mm Glattrohr für Vorlauf-Heizkreis F|/Vorlauf Warmwasserbereitung/Rücklauf- F|Heizung/Warmwasserbereitung F|flexieble Ableitung F|Max. Betriebsdruck F|Heizkreis 3bar (0,3MPa) F|Kälteseitiger Anschluss: F|Heißgasleitung: 16x1mm F|Flüssigkeitsleitung: 10x1mm F|Maximale Kälteleitungslänge F|zum Außenmodul: 25m F|ennheizleistung/Leistungszahl COP F|nach EN14511: F|A2/W35: 7,6 kW / 3,8 F|A7/W35: 10,2 kW / 4,8 F|A-7/W35: 8,1 kW / 2,7 F|Leistungsbereich A2/W35: 2,9 - 10,6kW F|Kühlleistung F|A35/W7: 8,8 kW / 2,7 F|A35/W18: 8,7 kW / 4,1 F|Leistungsbereich Verdichter F|A35/W18 3,1 - 11,0 F|Energieeffizienzklasse: F|EEK Raumheizung Niedertemperatur: A+++ F|EEK Raumheizung Mitteltemperatur: A++ F|EEK Warmwasserspeicher: C F|EEK Pufferspeicher: A F|Speicherinhalt Pufferspeicher 50 l F|Speicherinhalt Warmwasserspeicher 280 l F|Leistungskennzahl NL50: 3,2 F|Abmessungen (BxHxT): 600x1829x999mm F|Gewicht Warmwasserspeicher: 140 kg F|Gewicht Pufferspeicher: 22 kg F|Anschlüsse: G1 VL/RL und G3/4 KW, WW, F|Zirkulation von oben F|Fabrikat: WOLF GmbH F|Artikel-Nummer: 9146674 Wolf GmbH Industriestraße 1 84048 Mainburg – Deutschland +49 (0) 8751 74-0 . Allgemeine Sicherheitshinweise: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen! Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen! Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal. Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
